バイクウインカーＬＥＤ化ユニット |
|
 |
ＰＩＣマイコンとＭＯＳ−ＦＥＴアレーを使った、バイクのウインカーを
カッコ良くするユニットを作ってみました。
これを付けると５０ｃｃスクーターもハザードランプ付きのＬＥＤウインカーバイクになります。
| 主な機能 |
| ・ハザードランプ機能がある。 |
| ・アクセサリー電源につなぐ事で、キーを回した時に１回全部点滅する。 |
| ・ＤＩＰスイッチにより点滅パターンを変えられる。 |
| ・点滅に合わせてＢＥＥＰ音がする。OFFにも出来る。 |
|
 |
高輝度白色ＬＥＤを１０個ずつ光らせます。
|
 |

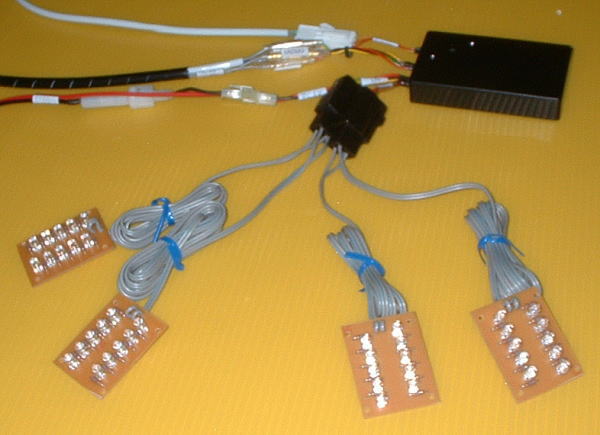

ユニット全体です。
|
 |

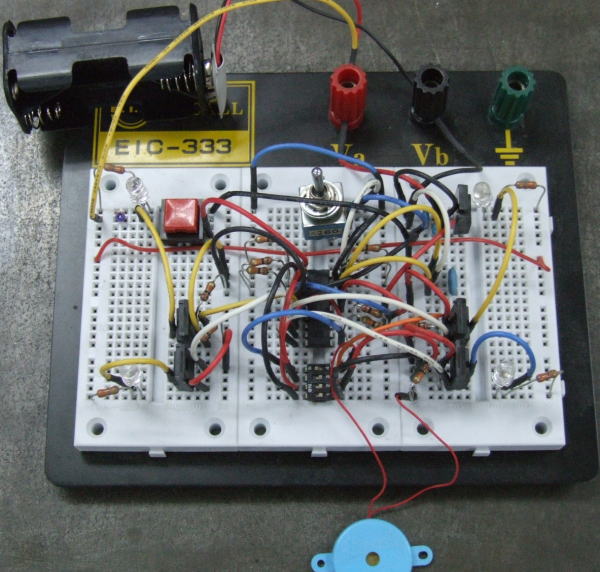

開発段階の様子です。
|
 |
 |

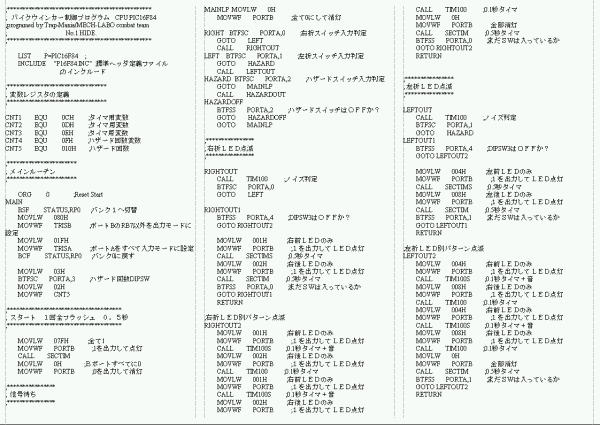

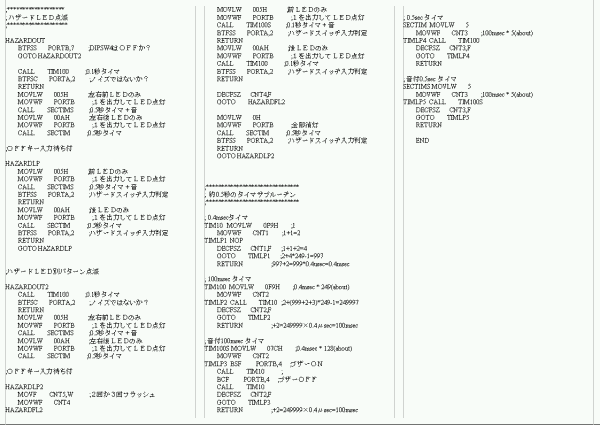

マイコンにはアセンブラを使ってプログラムしています。
|
 |
 |

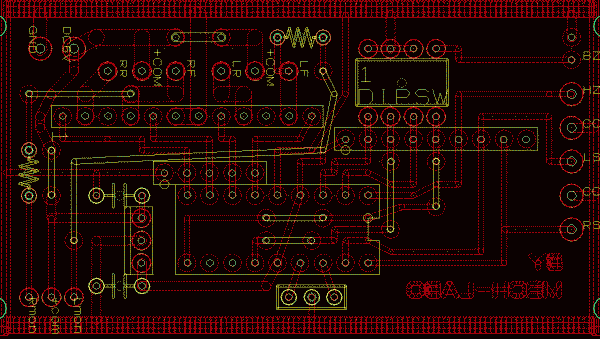

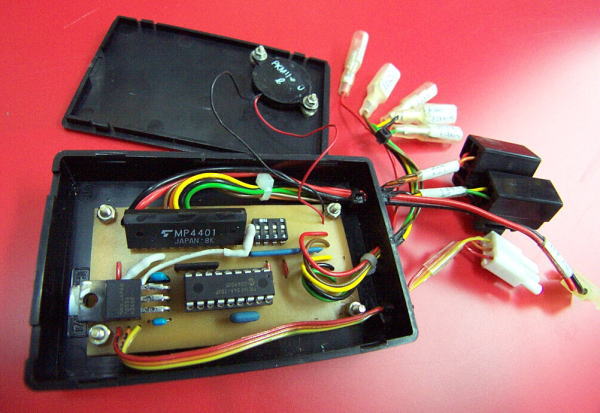

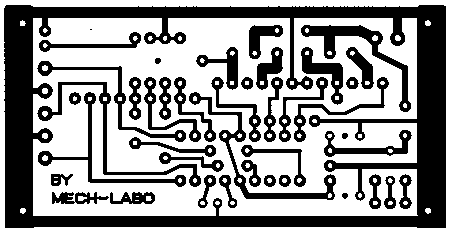

メイン基板
|
 |

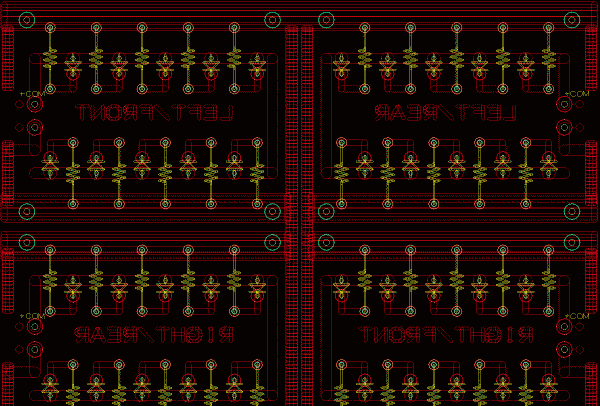

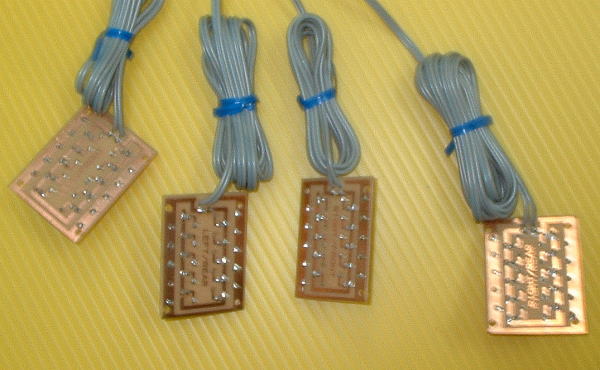

ＬＥＤを載せる基板4枚もオリジナルです。
|
|
