旋盤主軸回転速度を
インバーター制御に |
|
 |

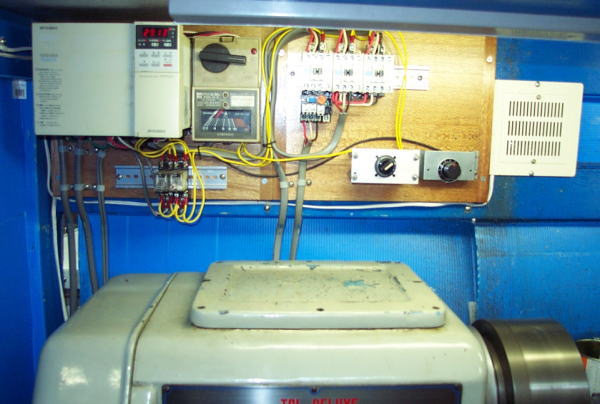

インバーターと電磁接触器をジャンク品で手に入れたので、
旋盤の主軸モーターの回転速度を自由に変えられるように回路を組んでみました。
旋盤に付いている正転・逆転レバーをそのまま使いたかったので、旋盤本体の内部回路からケーブルを取り出して電磁接触器で正転・逆転回路を作っています。
停止した時にインバーターの方に逆起電力が入らないようにもする必要がありました。
超低速にも出来るようになったのでネジ切りの際のバイトを引くタイミングが楽になりました。
おまけでフィルター付きのファンもジャンク品で手に入れたので換気扇がわりに付けてみました。（右上）
|
|
