フライス盤主軸回転速度を
インバーター制御に
2006/3/22 |
|
 |
フライス盤のスピンドル速度をボリュームで簡単に調整できるようにしました。
今まで私のフライス盤はベルト掛け替え式でとても面倒でした。
ちょうど手元にある材料で出来そうだったのでやっちゃいました。

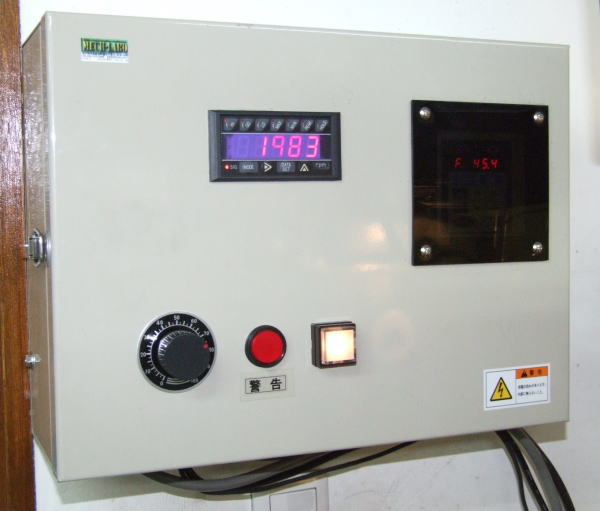

デジタルのタコメーターも付けたので回転数が一目で分かります。
|
 |

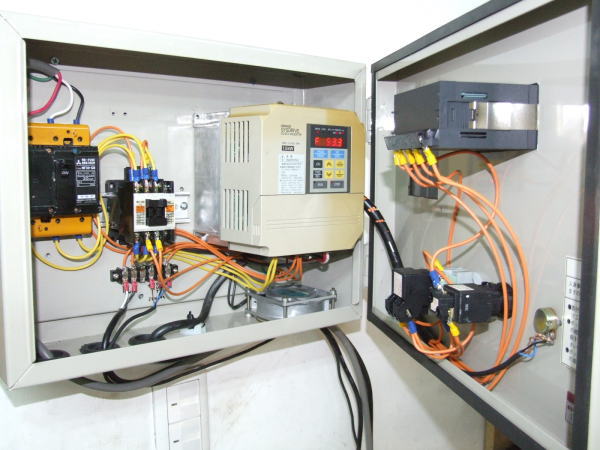

ブレーカー、マグネット、インバーター、タコメーター、スイッチ、ランプ、ファンモーター、近接スイッチ、端子台 ぜ〜んぶジャンク品です。
ボックスは昔作ったボールアイスマシンＢＩＣ０１の取り外し品です。
とっても安くできちゃいました。（＾＾）ｖ
1.5kwのインバーターは中古で型が古いのですが、なんと2,480円で手に入れた物です。
|
 |

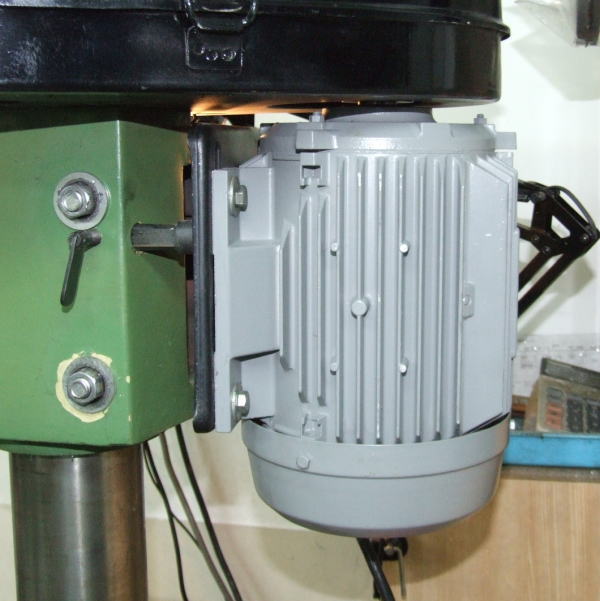

モーターは単相１００Ｖ７５０Ｗから三相２００Ｖ１．５ｋｗに変更しました。
その際プーリーの軸穴をφ２２からφ２４に広げました。
モーターベースは加工無しでそのままでＯＫでした。
モーター：日立産機システムＴＦＯ−Ｋ 4P 1.5KW
|
 |

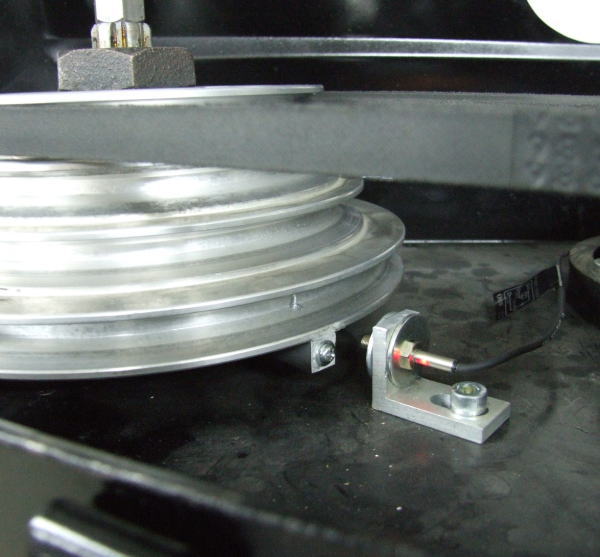

回転数の検出は近接センサーを使いました。
SUNX ＧＸ−５ＭＢ
応答速度が１ｋＨｚあるので充分です。
|
