小型スロッター
2006/4/11 |
|
 |

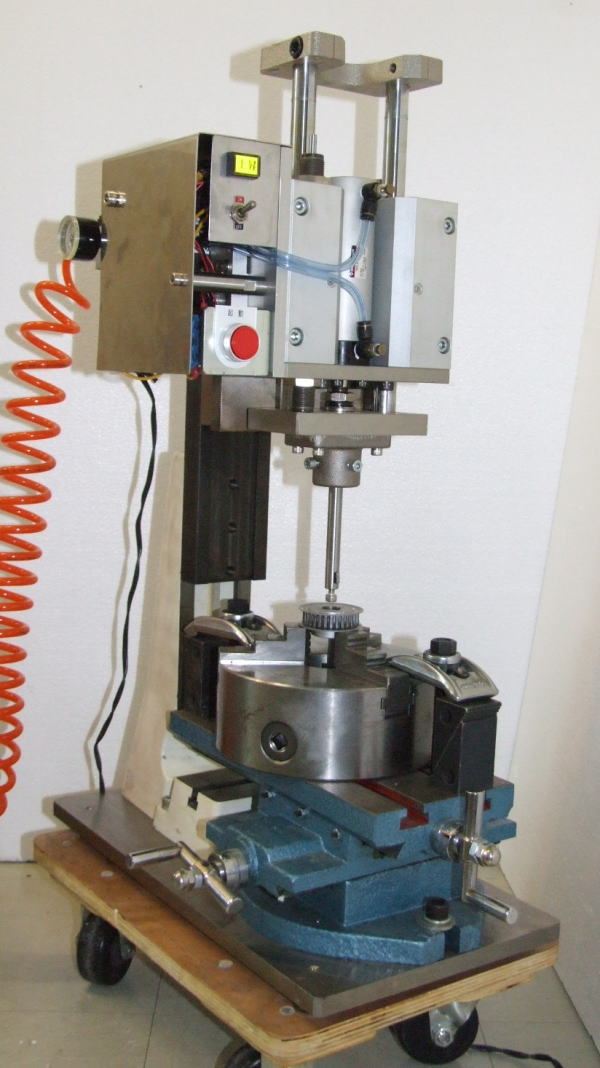

エアープレスの部品が手に入ったので、小型卓上スロッターを作ってみました。
架台は端材、ＸＹテーブルは格安の輸入品です。

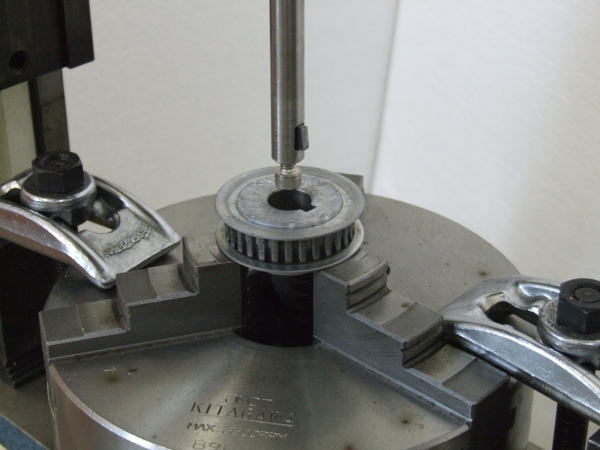

チャックは北川の中古（８０００円）です。
その他細かなパーツはいつもの通りほぼジャンク品で構成されています。
|
 |
ＸＹテーブルにチャックを置くとクリアランスが足りなくなるので、ヘッドを上げる必要がありました。

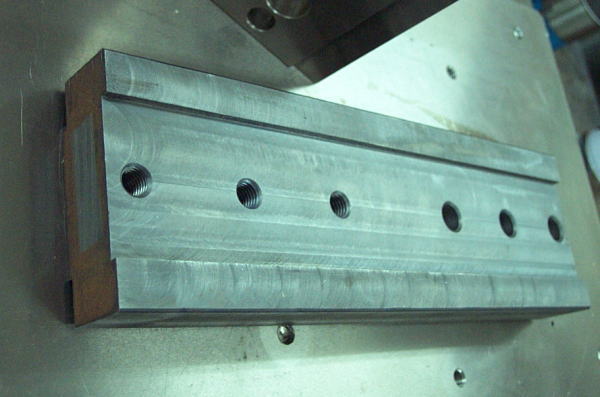

デンスパーを削って長い頑丈なコラムを製作しました。錆止めに黒染めしてあります。
|
 |

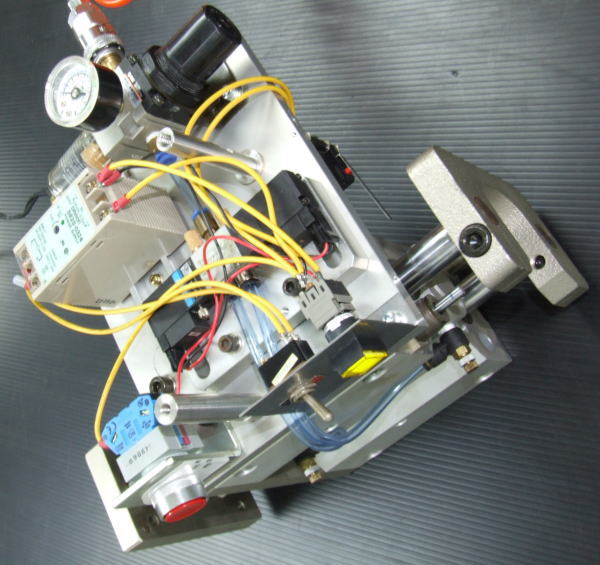

エアーの制御にはダブルソレノイドを使いました。
ボタンを押す事で１ストローク上下します。
|
 |
バイトホルダーはとりあえず２つ作ってみました。
φ１２、φ１６
|
 |
シリンダーのチューブ内径はφ４０ですので、０．５Ｍｐａで理論上６３０Ｎ（６４ｋｇｆ）の出力です。
ストローク最大７５ｍｍ
|
