かき氷の機械の刃
2011年11月 |
|
 |
自社で貸出している「かき氷」の機械がツェペリンというメーカー製でとても古く、
もうメーカーが無く刃が手に入らないので、
今年自作したＣＮＣフライス盤で作ることにしました。
|
 |

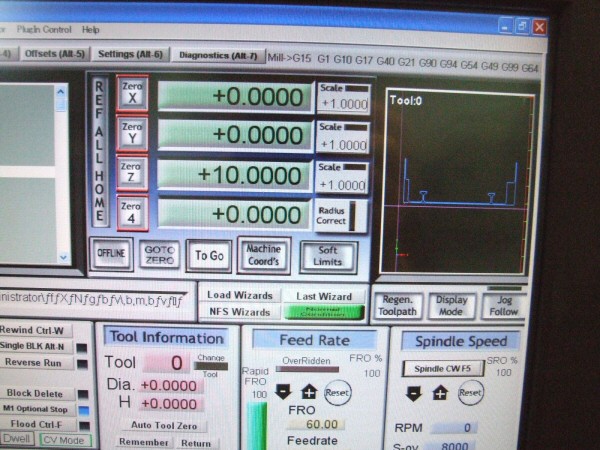

Ｍａｃｈでまずは外形を切削します。
|
 |
ｔ＝４のＳＵＳ３０４です。

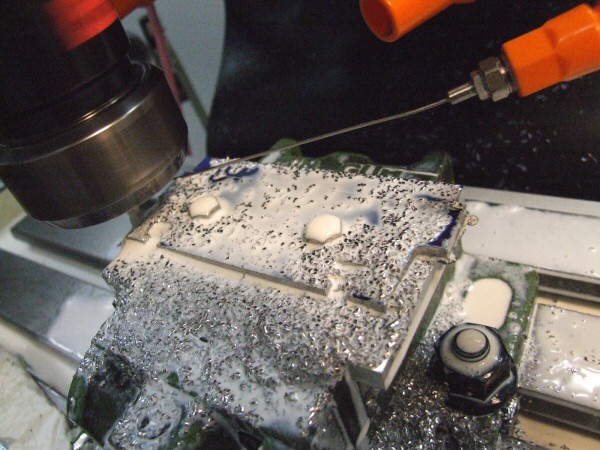

水溶性切削油をかけながらチタンコートのエンドミルで切削していきます。

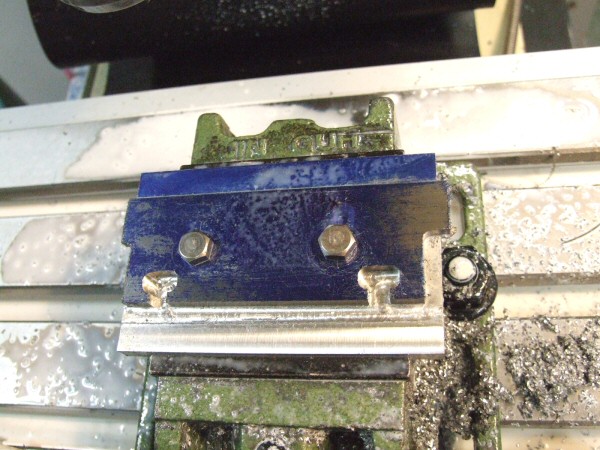

バイスにクランプ用のジグはアルミの端材で作りました。
支障のない部分にボルトで固定します。
|
 |

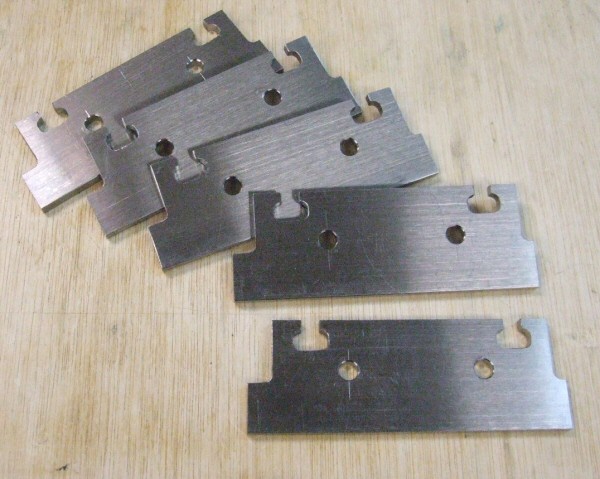

外形切削完了。
|
 |
ＣＮＣだと同じ部品を複数作る時に大変助かりますね。
とりあえず５枚作ります。
|
 |

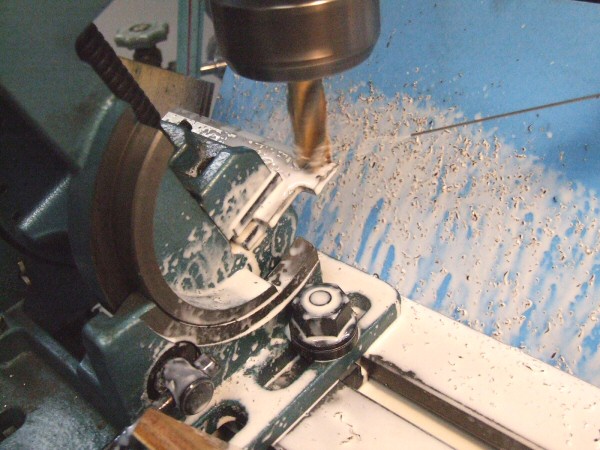

アングルバイスで刃の部分をＸ軸の自動送りモードで削っていきます。
|
 |

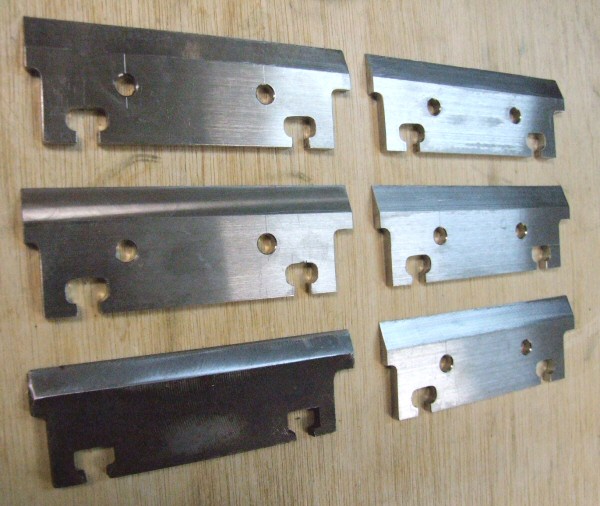

左下の刃がもともとのメーカー製のものです。

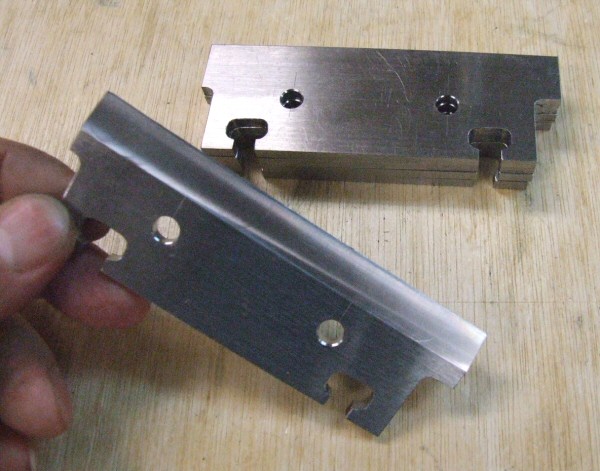

５枚完成です。
|
 |

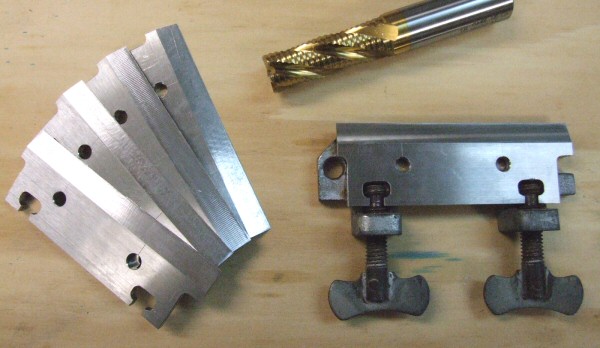

機械のホルダーにぴったり合いました♪
|
