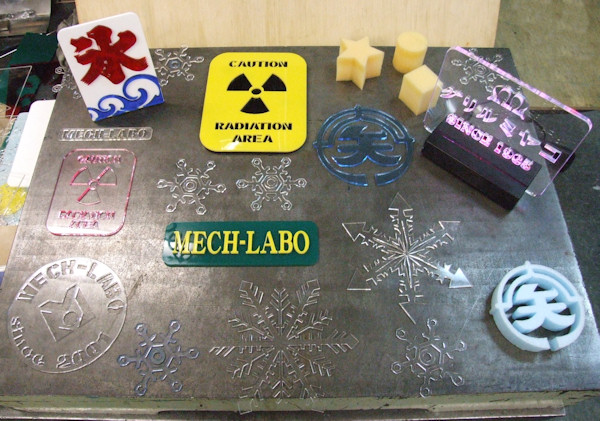

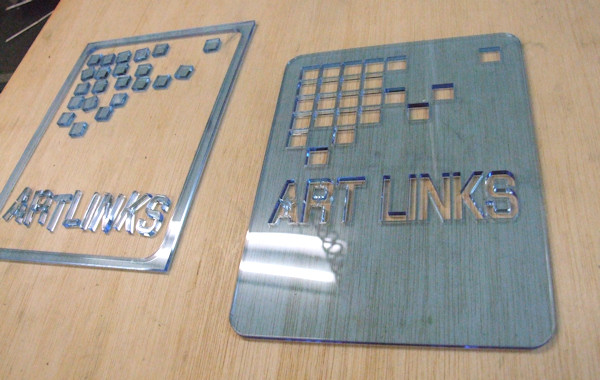

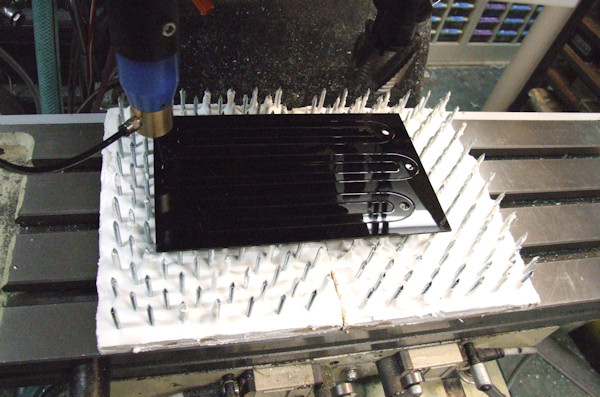

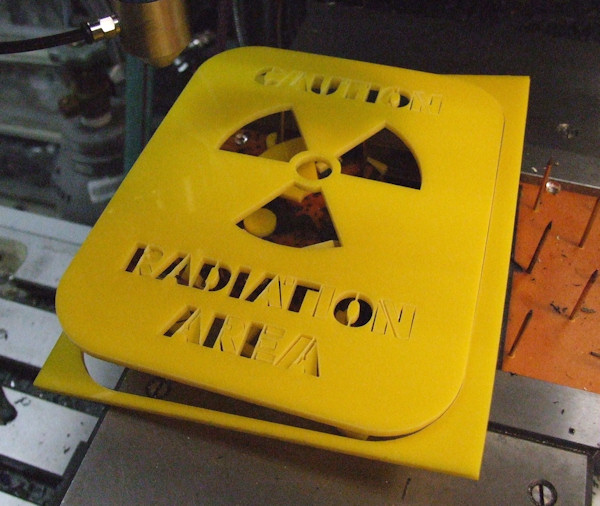

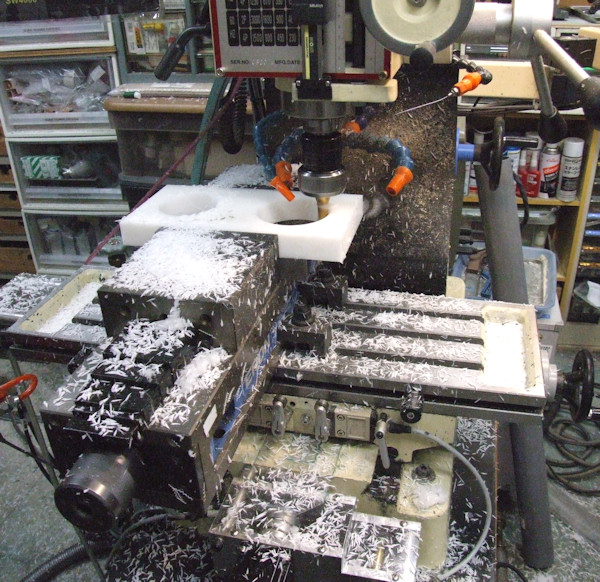

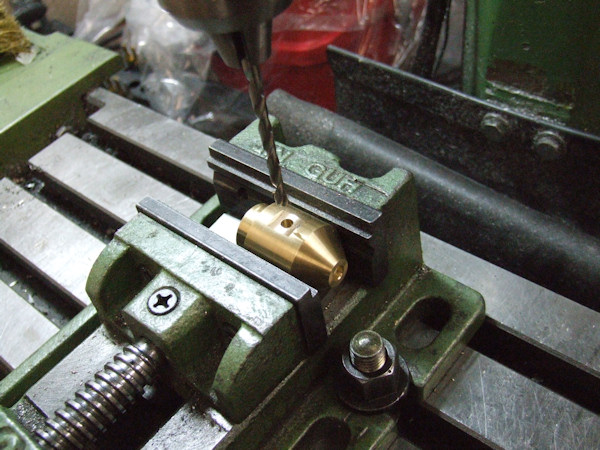

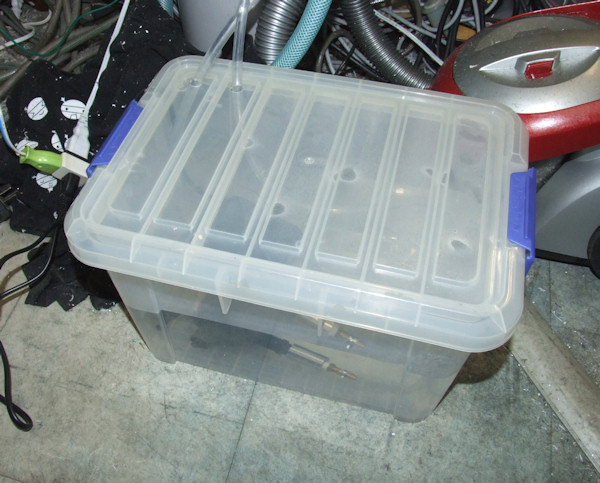

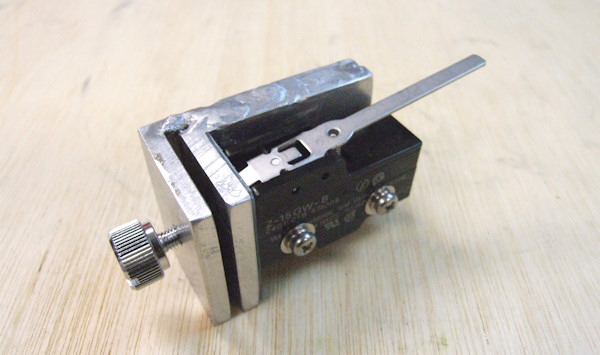

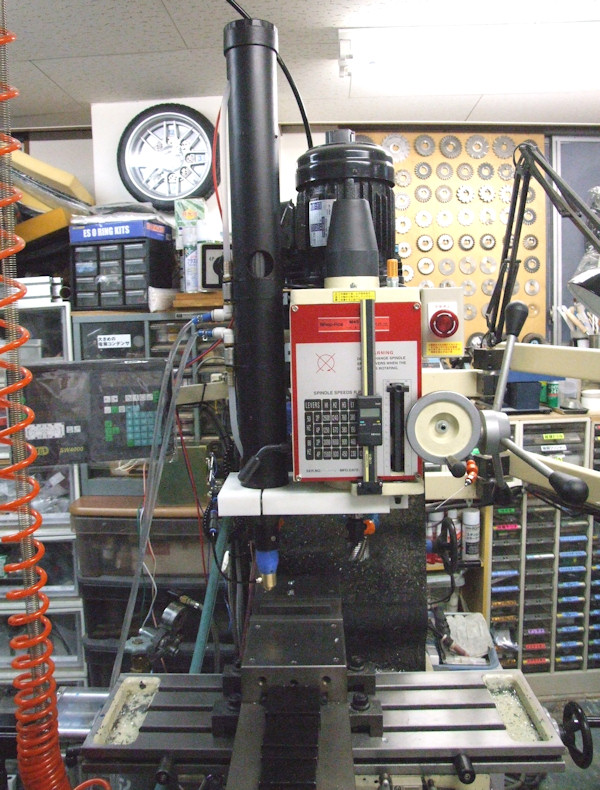

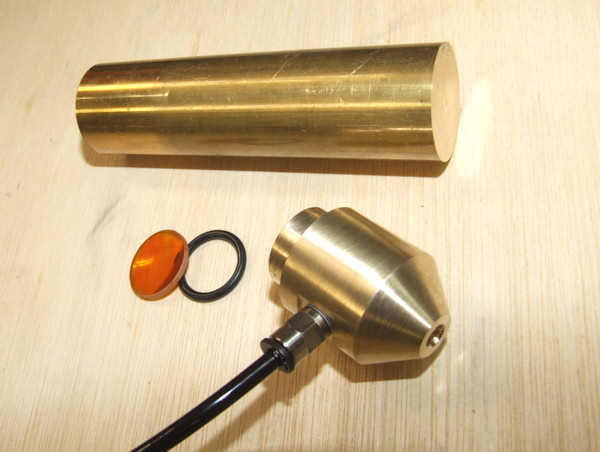

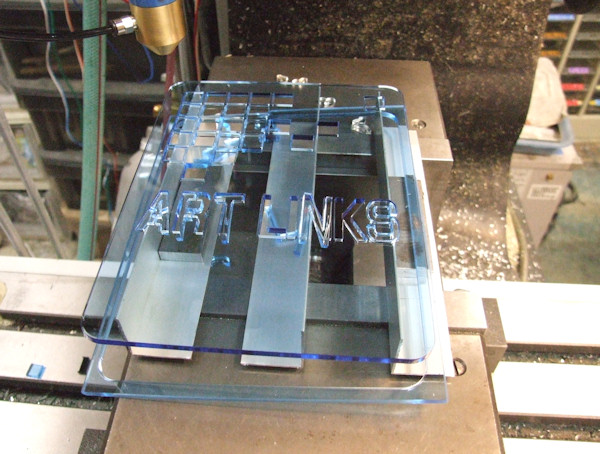

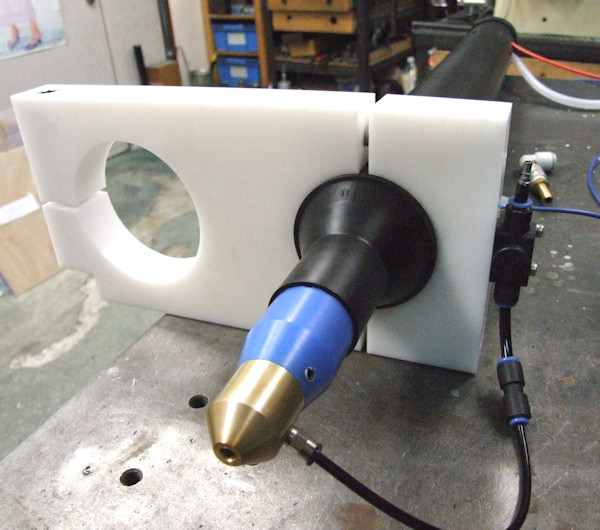

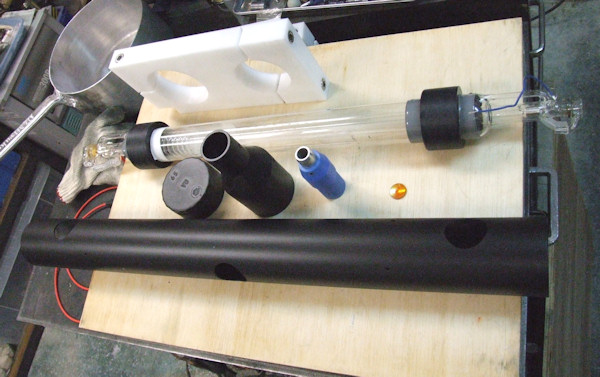

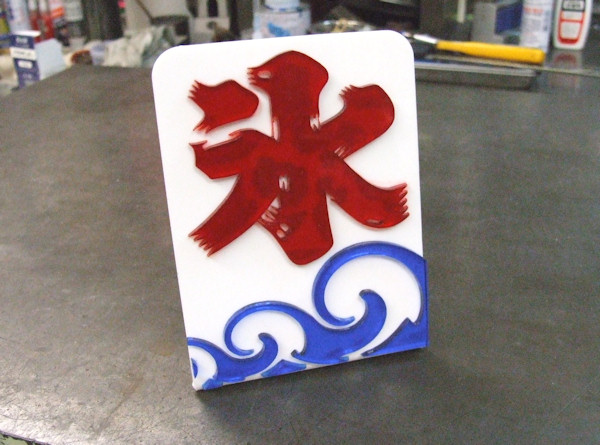

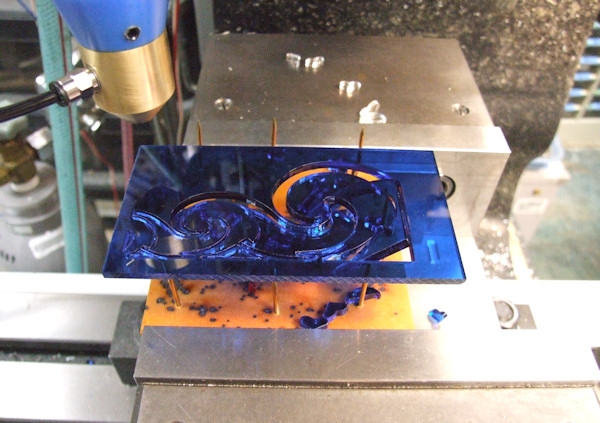

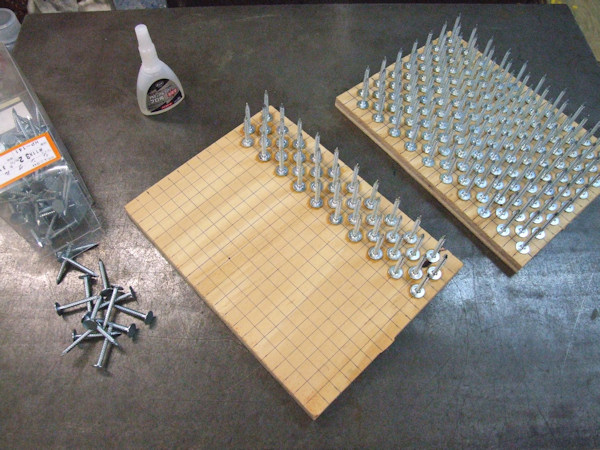

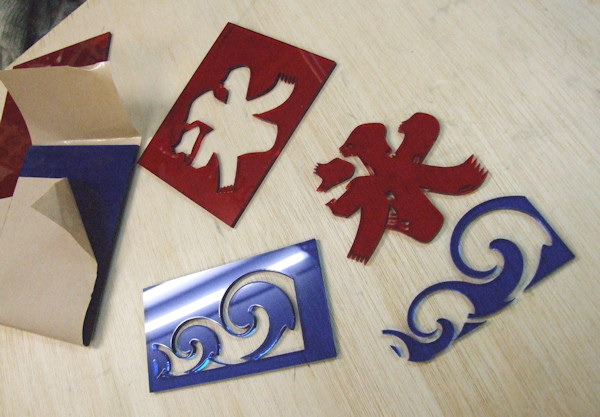

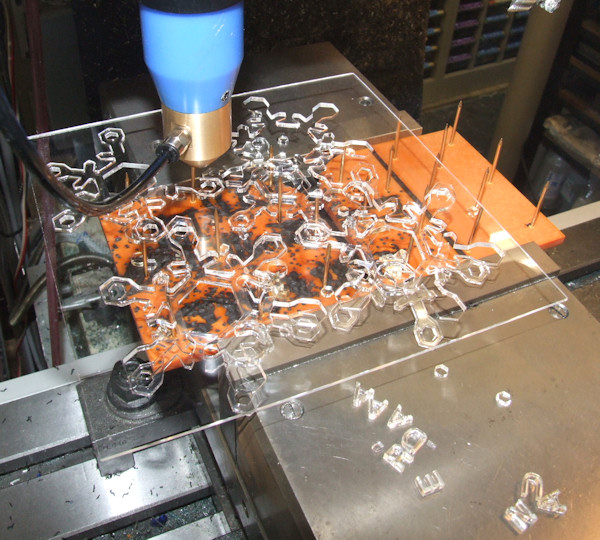

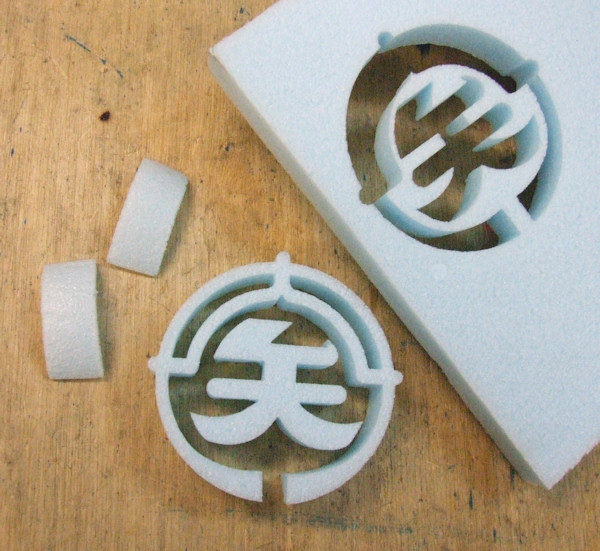

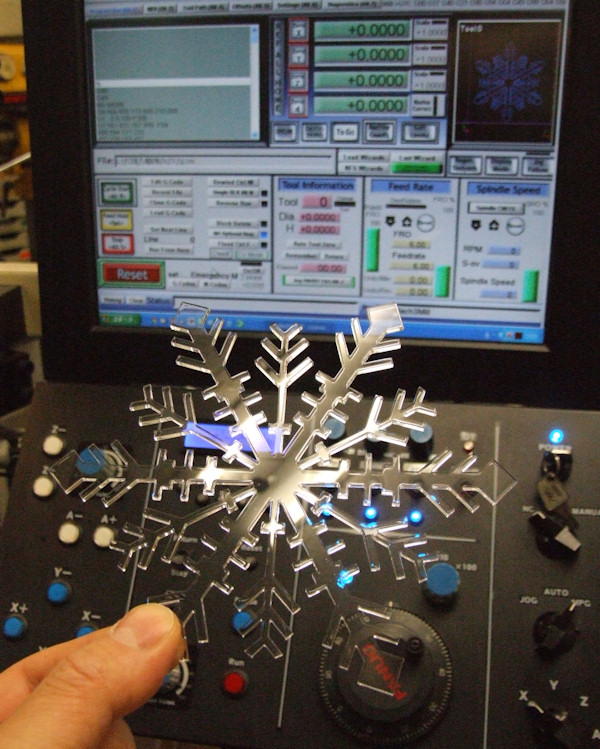

ＣＮＣレーザー加工モジュール ２０１２年５月 ４０ＷのＣＯ２レーザー管とレンズ、22000Vのトランスが手に入ったので、 以前作ったＣＮＣフライス盤のスピンドルヘッドの横に取り付けて簡易レーザー加工機を作ってみました。 ゆっくりですが５ｍｍ厚のアクリル板もきれいに切る事ができました。 　 ＣＮＣフライス盤に取り付けた状態。 　 　取り付けホルダーはＰＯＭ材を加工して作りました。 　 レーザー管を入れるケースは安価で加工しやすい塩ビ管で済ませました。 　 　マットブラックに塗ったら安い塩ビ管も良い感じになりました。 　 　レーザーをＯＮにするスイッチホルダー 　 ノズル部分は真鍮の丸棒から削りだして作りました。 　　 　エアーアシスト用の継手も付けました。 　 　組み立てた状態。 　 　ハニカムテーブルは高いので、加工テーブルはコンパネと釘で簡単に安く作りました。 　 　燃えないようにコンパネを石膏で覆いました。 　 　水冷式なので水中ポンプで水を循環させています。 　 　２ｍｍの透明アクリル板で雪の結晶を作ってみました。 　 綺麗に加工できます♪ 　レーザーは溶かして切ってるので、エッジ部分が綺麗に仕上がる為、 後仕上げ加工は不要です。 　 試しにお客様の会社のロゴをカットしてみました。 　 細い加工も思いのままで満足です♪ 　 ２０ｍｍのスタイロフォームも試してみました。 いい感じ♪ 　 氷の旗を作ってみます。 　 切り抜き完了。 　 アクリル接着剤で白のアクリル板に貼って完成。 透明の赤と青のアクリル板を使ったので、接着剤の跡が見えてしまってちょっと失敗。 しかしレーザーカットは毛筆の氷の文字の細かな部分まで再現できるので最高です。 　 ステンシルフォントを使いまくりです。 小さな文字も問題なくカットできて最高♪ 　 試しにいろいろ作ってみました。 　 加工中の動画です。 また加工の幅が広がりました♪ 　　 　 　Tweet
