投光器
２０１３年１０月 |
|
 |
秋月電子の２００ＷパワーＬＥＤを使って工事用の灯光器を作ってみました。

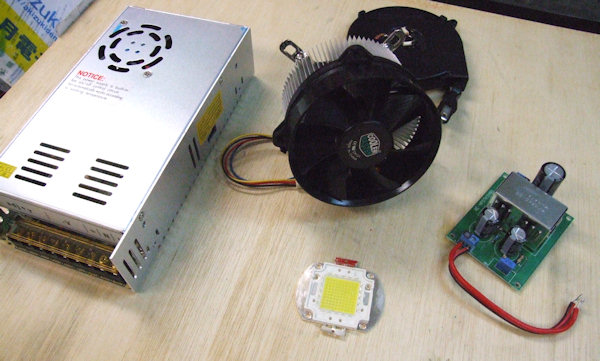

使用するパーツです。
写真左の電源はネットで買った中国製のもので36V9.7A（2,800円）です。
写真右は可変スイッチング電源キットで、ファン用の電源に使いました。
写真中央下がパワーＬＥＤで、これだけで１４５００円します。
失敗すると一瞬でパーになるので慎重に製作しました。
放熱には使わなくなったパソコンのＣＰＵファンを使いました。
|
 |

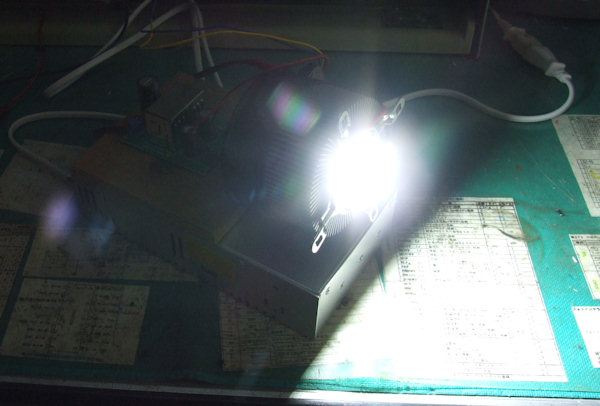

点灯実験の様子。
写真ではよく分からないですが、すさまじい光です！
横から見てるだけで目が痛いです。
|
 |

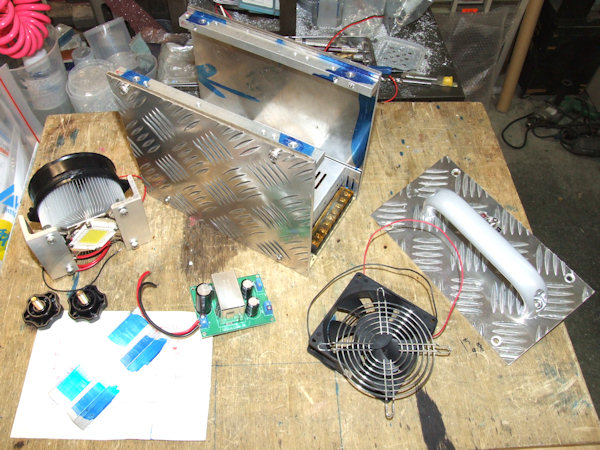

本体フレームには放熱性、強度を考えてアルミの縞板を使いました。
|
 |

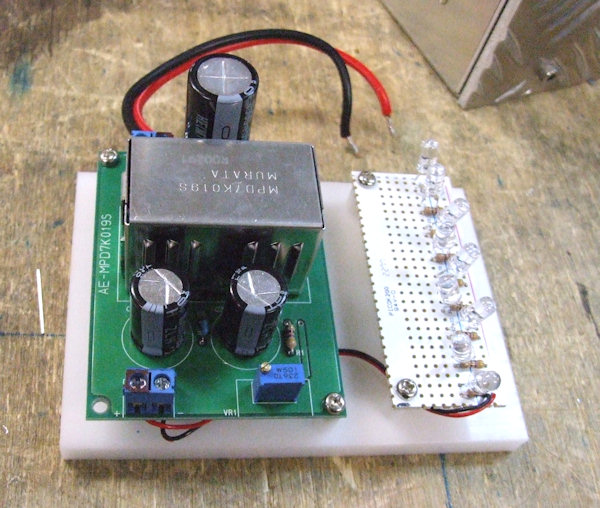

ファン用のＤＣ−ＤＣコンバータと、
おまけで内部をＬＥＤで光らせるようにしました。
|
 |

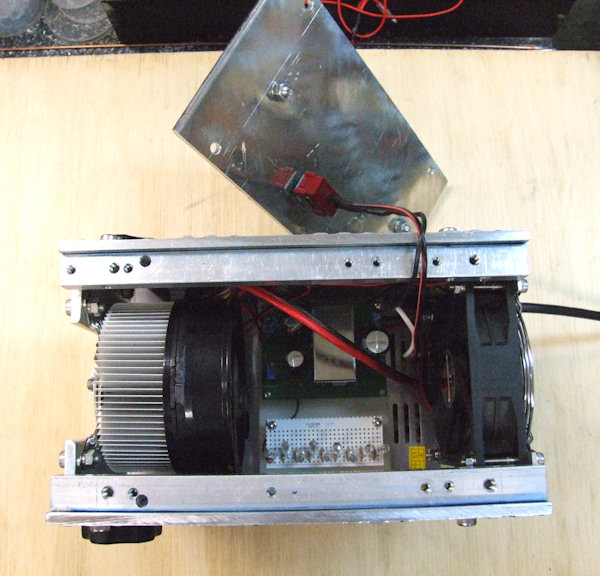

完成内部の様子。
|
 |

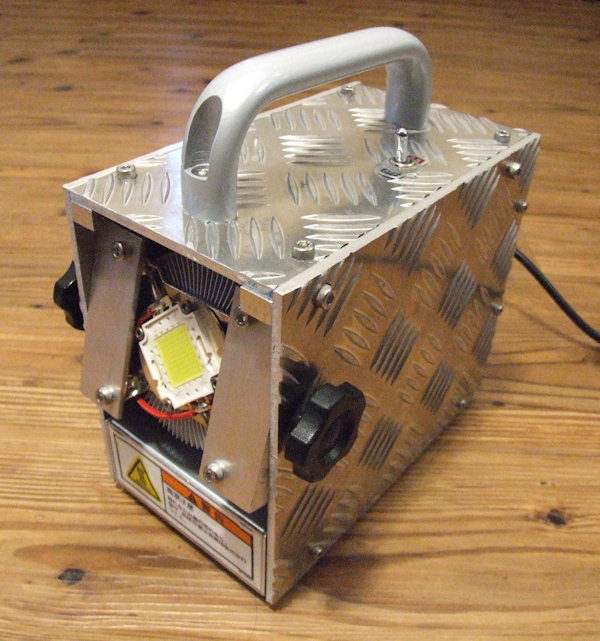

完成正面の様子。
ノブを緩めると照射角度を少し変えられるようにしました。
|
 |

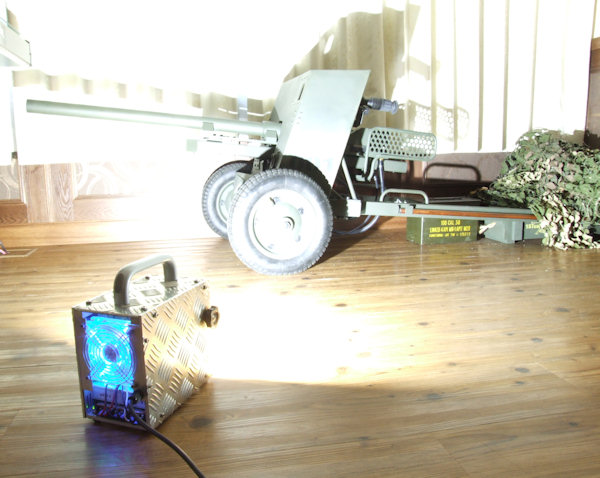

照射テストの様子。
狭い範囲の工事だとまぶしすぎて仕事にならないかも。f(^_^;
|
