お風呂防水防犯モニター
２０１３年１１月 |
|
 |
お風呂タイム中に玄関に誰か来ても分かるように、
お風呂場内にモニターを付ける事にしました。

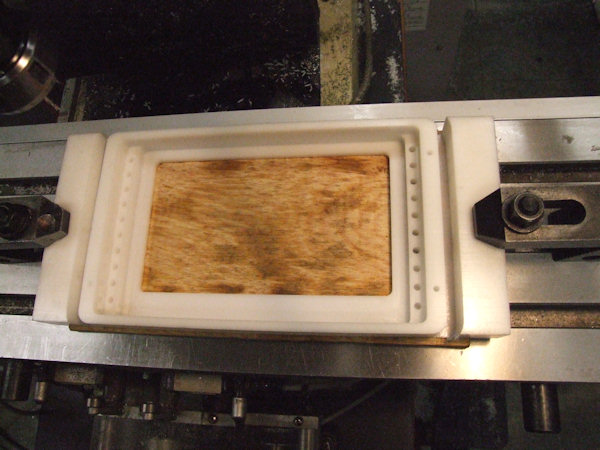

ＰＯＭ板材からの削り出しで防水ケースを作ります。
|
 |

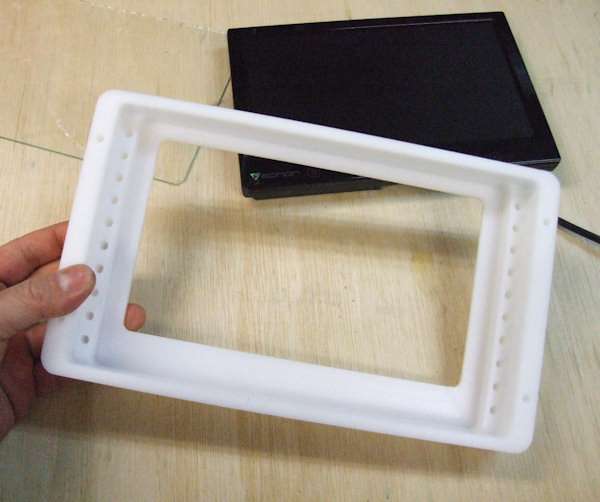

こんな感じで完成。
左右の穴には２色ＬＥＤを入れるようにしています。
モニターは中国製の車載用の安物です。
|
 |

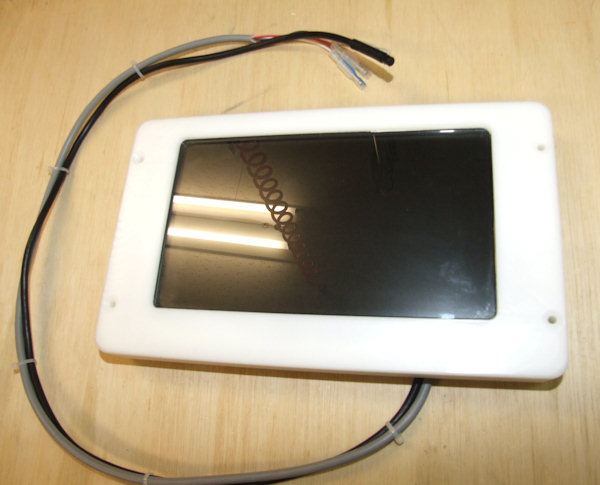

ガラスを入れて、モニターもピッタリはまりました。

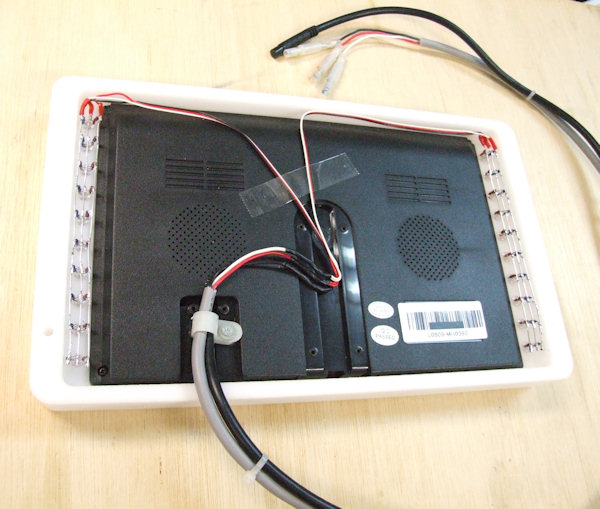

左右にはＬＥＤを入れて空中配線しています。
|
 |
モニター部分完成
|
 |

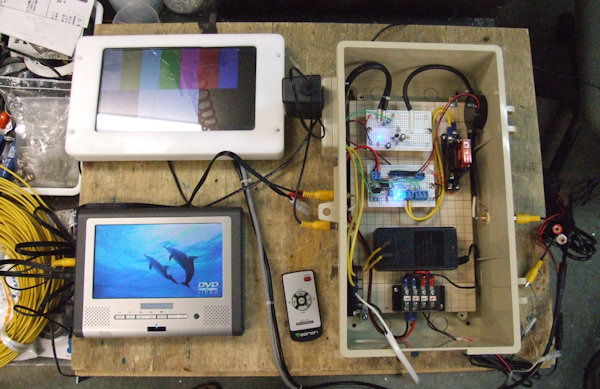

モニターの映像切替とアラーム回路のテスト中の様子。
玄関に人が来たら自動で玄関のカメラの映像に切り替わるように、
ビデオスイッチＩＣとＰＩＣで回路を作りました。
|
 |
回路完成！

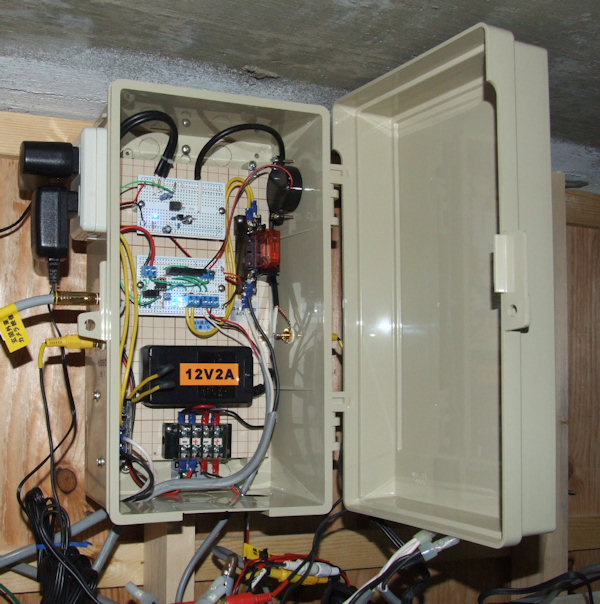

天井裏に設置しました。
|
 |

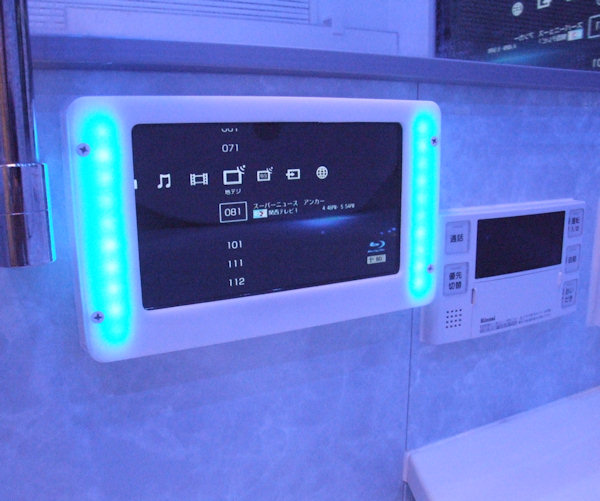

お風呂場に設置して完成！
普段の映像はブルーレイレコーダーの映像が出るようにしています。
通常左右のＬＥＤがブルーに光っています。
|
 |

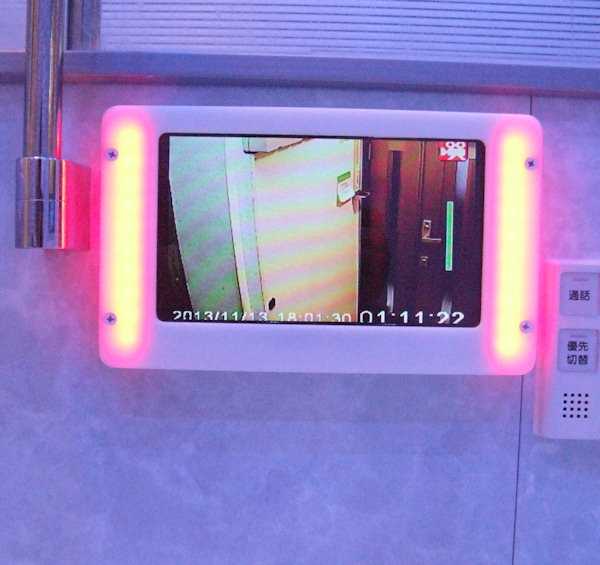

玄関に人が来た時の状態。
玄関に設置したセンサーで、映像が自動で玄関のカメラの映像に切り替わり、
モニター左右のＬＥＤが赤に点滅し、アラームが一時的に鳴ります。
これで入浴時に急な来客があっても安心です♪
|
