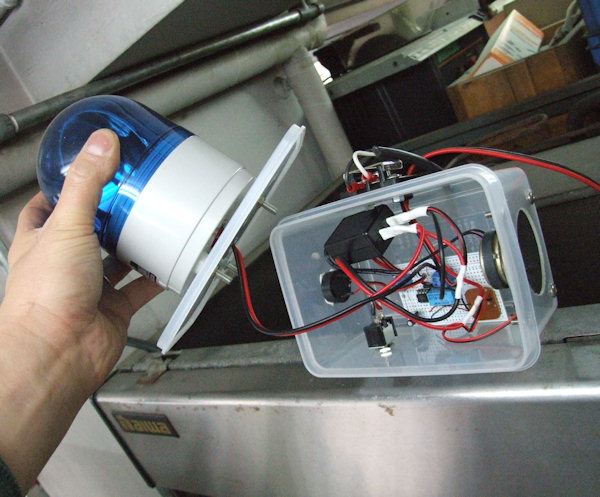

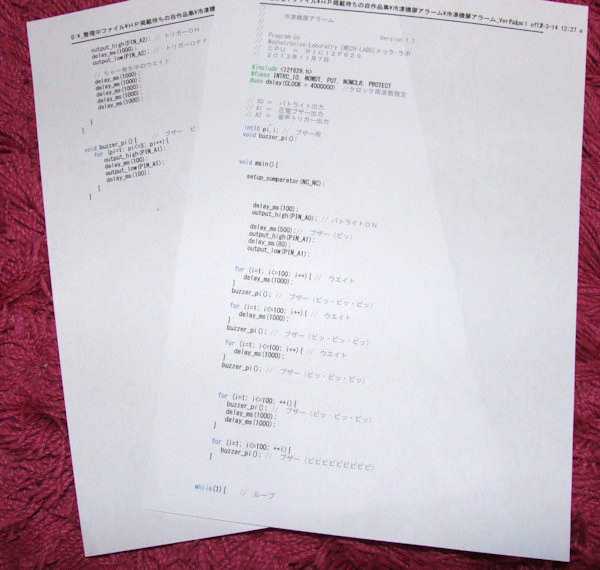

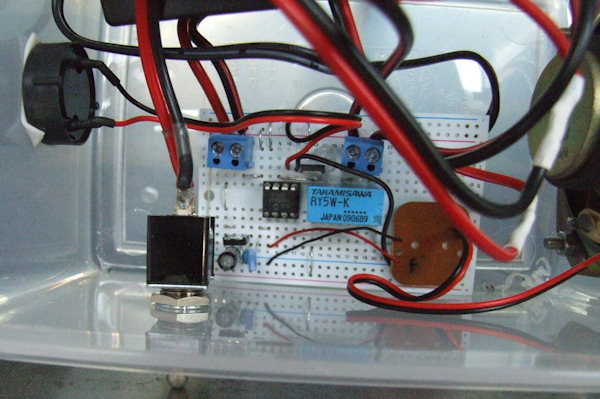

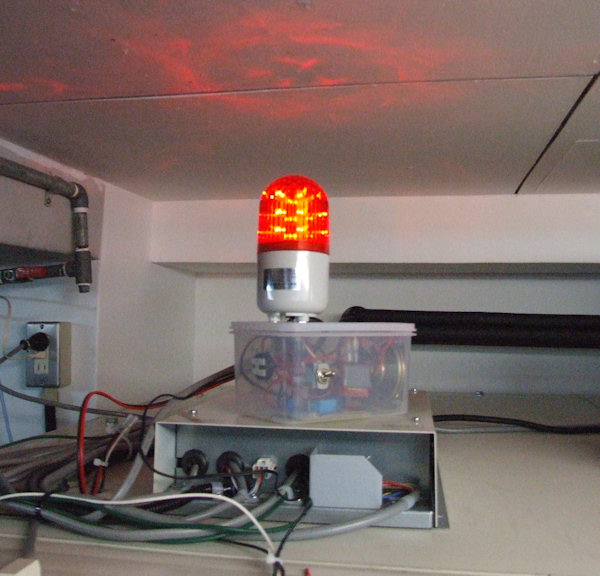

冷凍庫扉アラーム ２０１３年１１月 冷凍庫の扉を開けっ放しにしてるとアラームが鳴るように回路を作ってみました。 ユニバーサル基板の右下の基板は、 たむけんの声が出るキーホルダーから取り出した基板です。 アラーム音にこれを使います。（笑） 　 プログラムはＣ言語で書いてＰＣＷＨコンパイラを使っています。 ＰＩＣ１２Ｆ６２９を使いました。 扉を開けると回転灯が光り、 そのまま閉め忘れたりしていると１分ほどでアラームが「ピッ　ピッ」と鳴り始め、 さらに３分ほど開けっ放しになっていると「ピピピピピ」と鳴り始め、 さらに５分ほど開けっ放しになってたら、 たむけんの声で、「おめでちゃ〜」、「ティ〜ちゃ〜」、「アドベンちゃ〜」の３種の声を ランダムに発声するようにしました。 　 ケースは簡単にタッパーで済ませました。 冷凍庫が５つあるので、５セット作りました。 　　 　冷凍庫の上に設置しています。 冷凍機の制御盤から電源をとってます。 扉を開いた状態。 扉１つ１つにリードスイッチを付けています。 これでもう閉め忘れはゼロです。 　 　　　　　Tweet
