ガラス細工用バーナー
２０１４年３月 |
|
 |
トンボ玉などのガラス細工用バーナーを作ってみました。

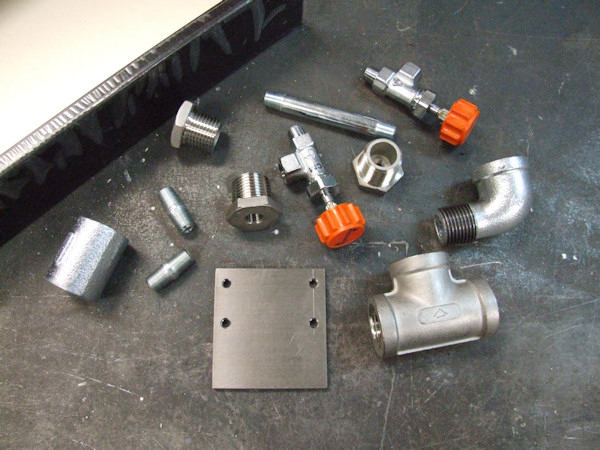

まずは材料集め。
|
 |

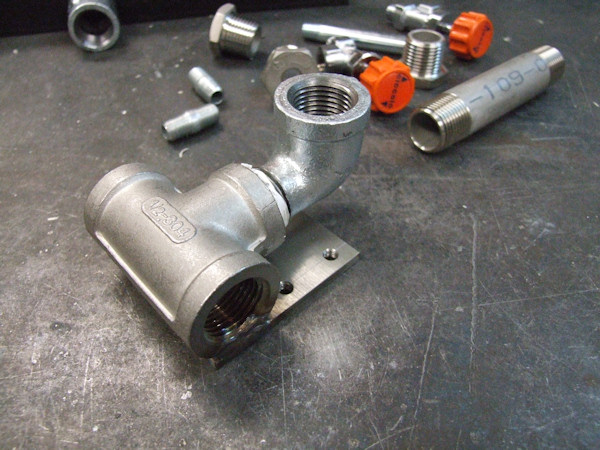

火口を固定する為にステンレス板にステンレス継ぎ手のチーズを溶接します。
別に鉄板でもよかったのですが、手元にあった端材利用です。
|
 |

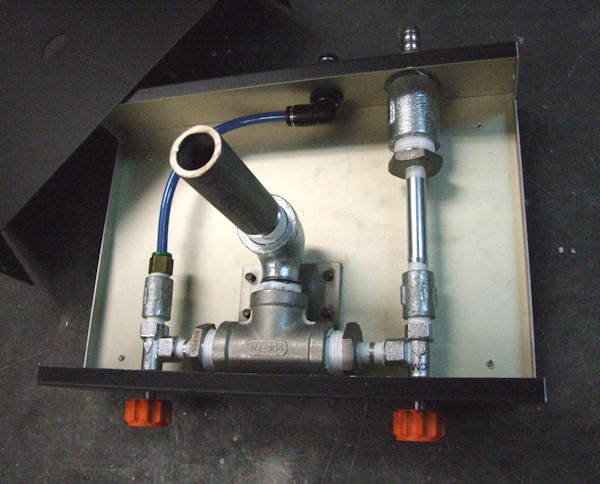

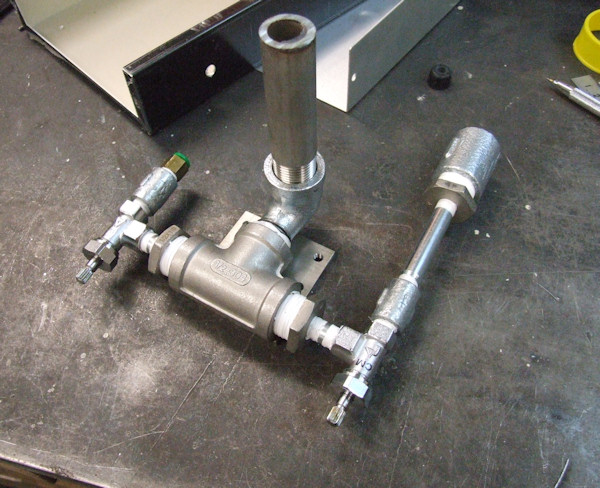

内部の配管が完成。
チーズの部分でエアーとガスを混合するようにしました。
調節にはニードルバルブを使用します。
|
 |
ケースに組み込んだ様子。
なかなかいい感じ♪
|
 |

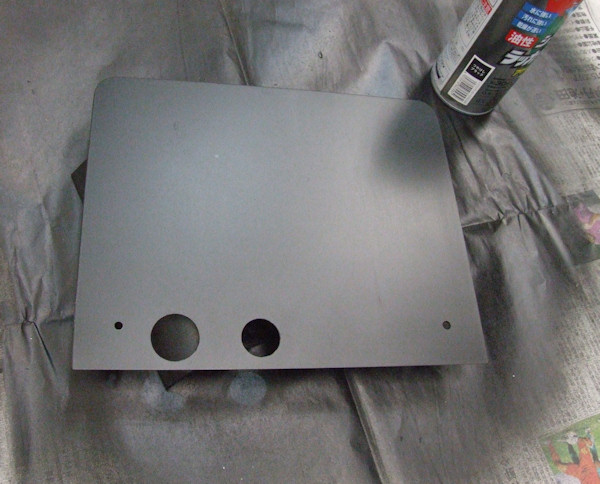

背面の保護板の部分です。
アルミの板を切って、つや消しブラックスプレーで仕上げています。
|
 |
バーナーの火口の部分。

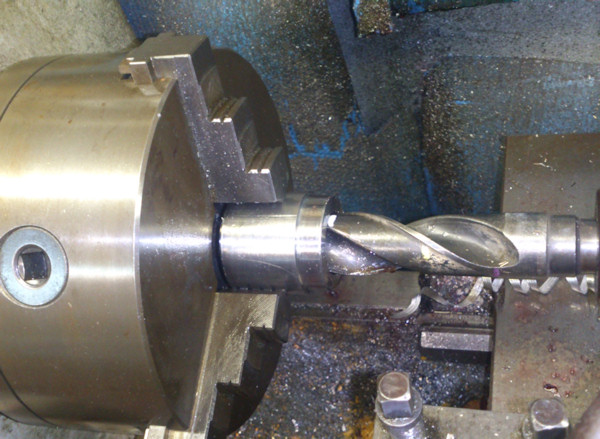

ＳＵＳ３０４の丸棒削り出しです。
|
 |

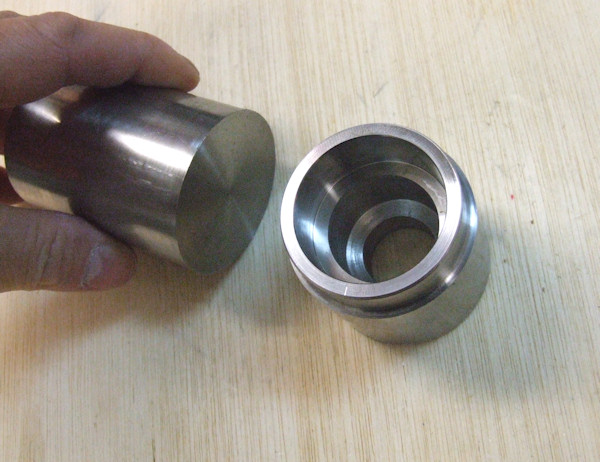

左の丸棒から削り出しました。
なかなかいい感じに出来たのではないでしょうか？
|
 |

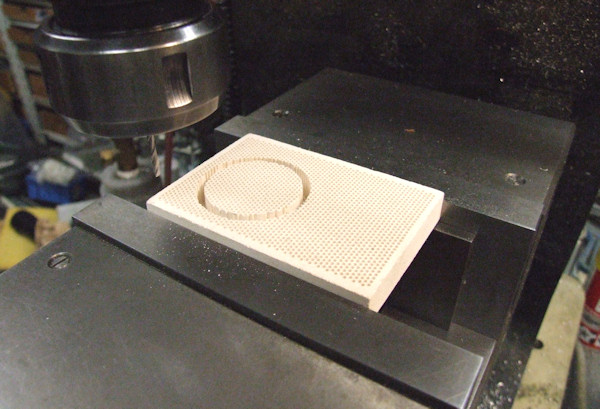

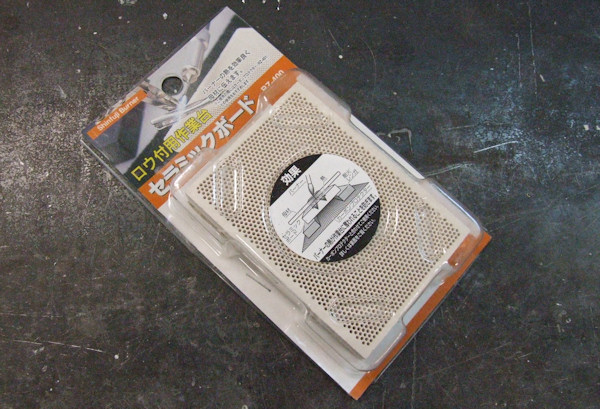

次に火口の中にこれを入れます。
|
 |
自作のフライス盤で丸く加工します。
|
 |

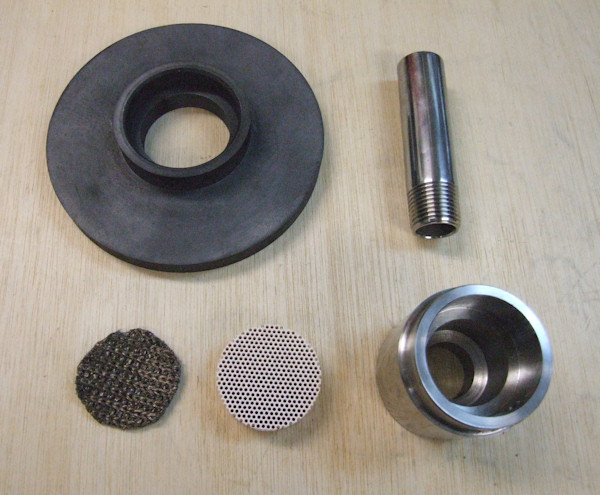

火口の部分の部品が揃いました。
左上は市販のバーナーの余熱台です。
右上がステンレスのガス管を磨き上げたものです。
左下は火口内部に入れる市販のファイヤーマット。
きれいな炎になるように色々試してみようと思います。
|
 |

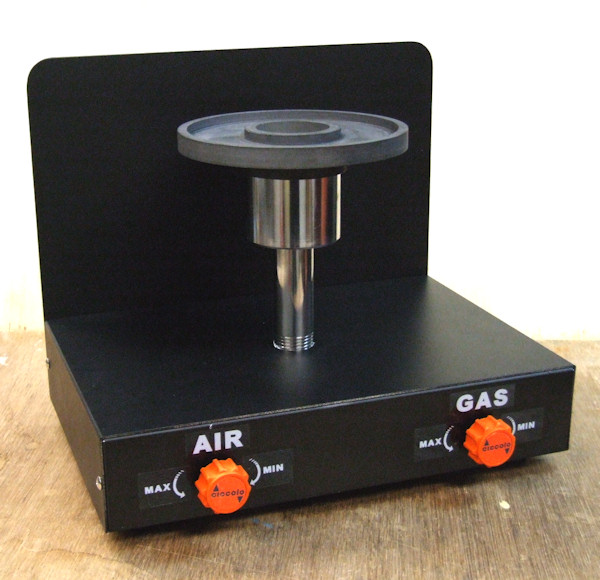

組み立てて完成！
なかなかいい感じにまとまりました。
問題は炎がきれいに出るかどうか・・・。
|
 |

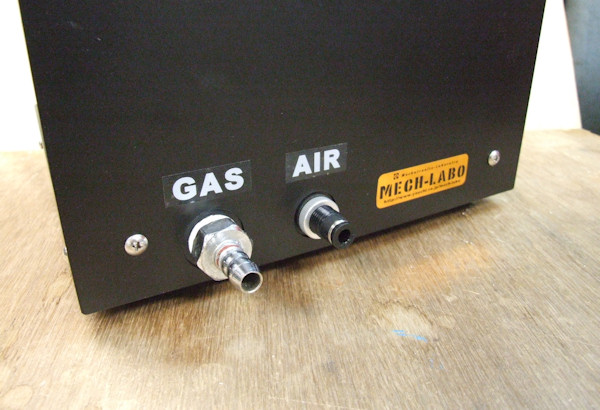

本体裏側。
エアーはコンプレッサーからレギュレーターを通して供給します。
|
 |

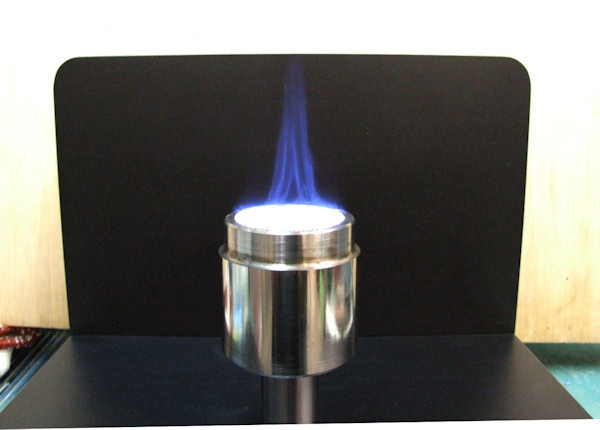

点火テスト！
なかなかいい炎が出ました♪
|
 |

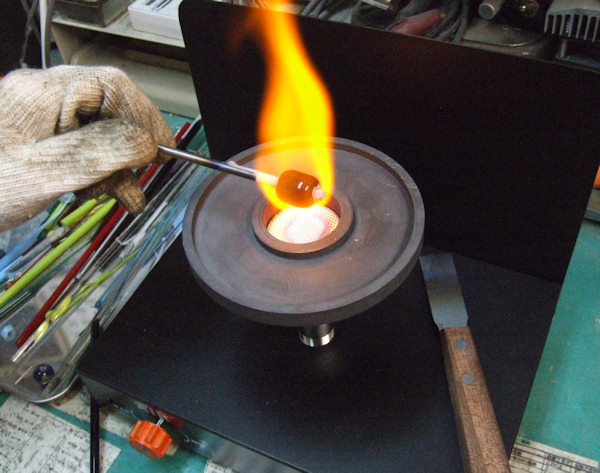

さっそく使ってみました。
イイ！（・∀・）
|
 |

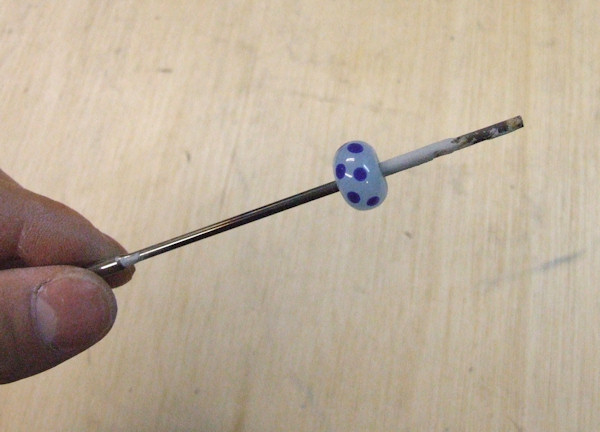

トンボ玉の完成度は初めてなので残念な結果です。f(^_^;
これから練習していきたいと思います。
|
 |
おまけで芯棒スタンドも作ってみました。

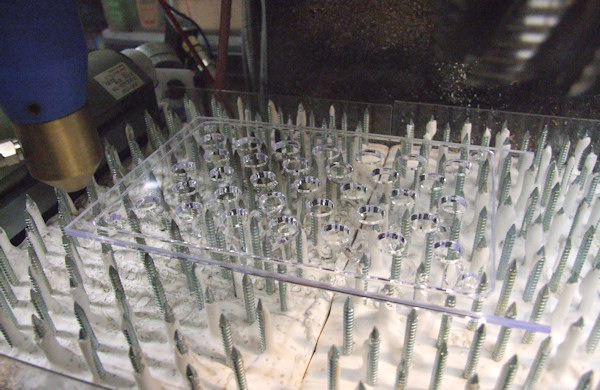

自作のＣＮＣレーザー加工機でアクリルカットします。
|
 |

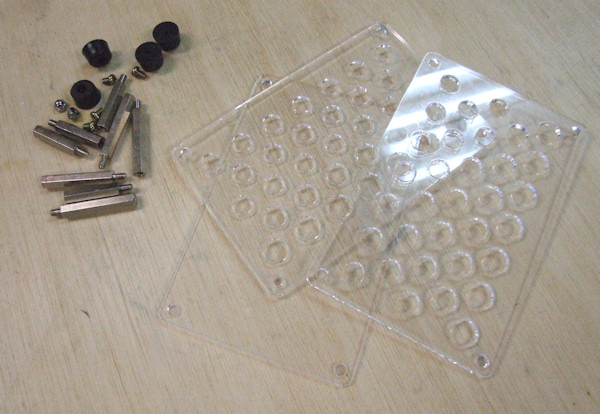

材料が揃いました。
|
 |

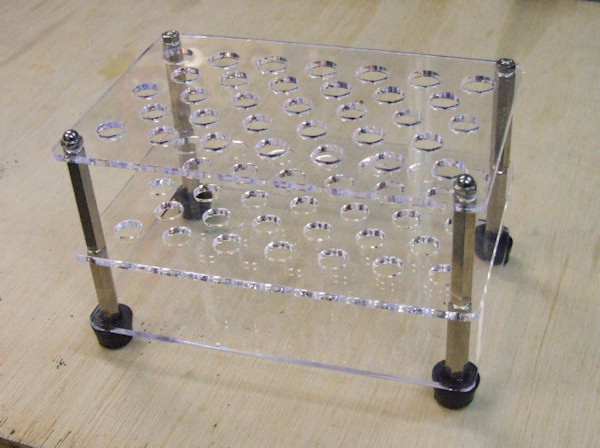

組み立てて完成！
|
 |

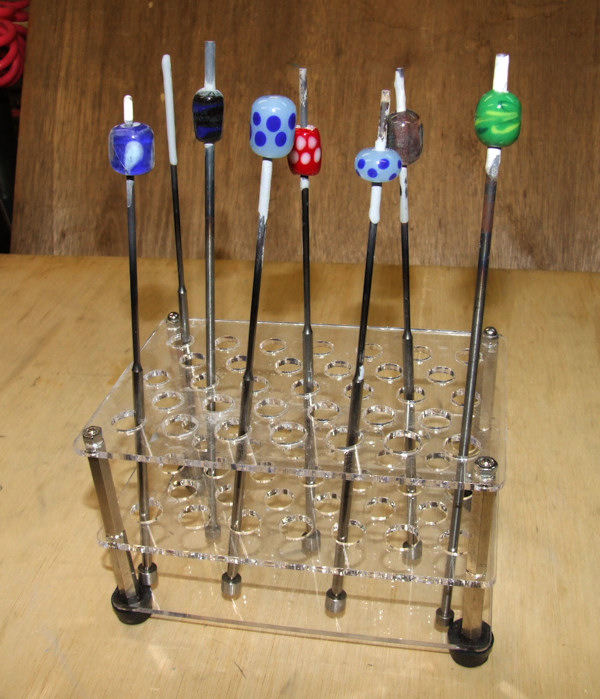

こんな感じで練習中！
またいいガラス細工が完成したら報告したいと思います。
|
