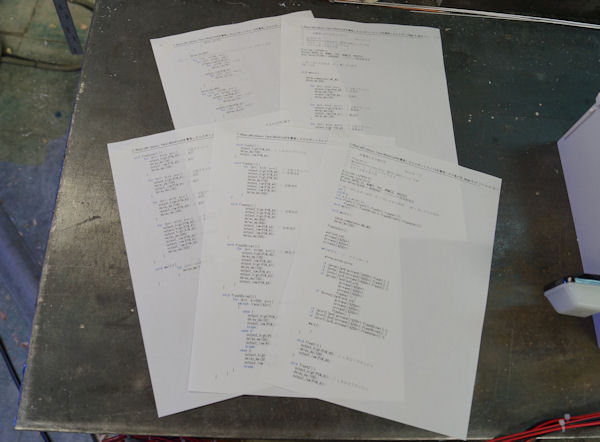

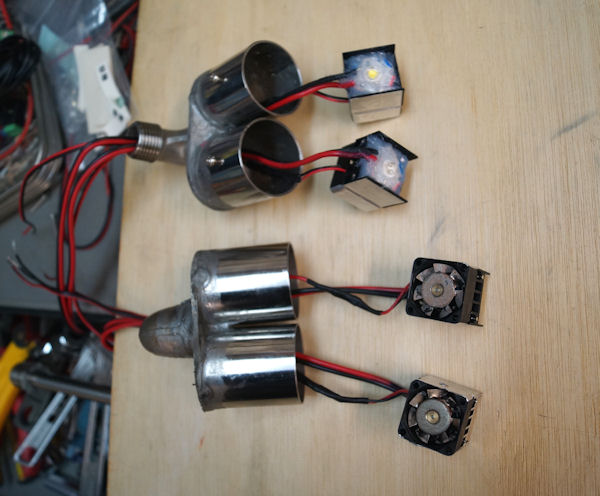

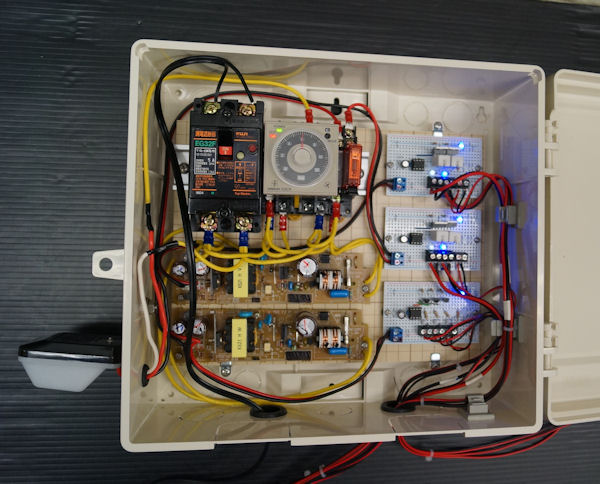

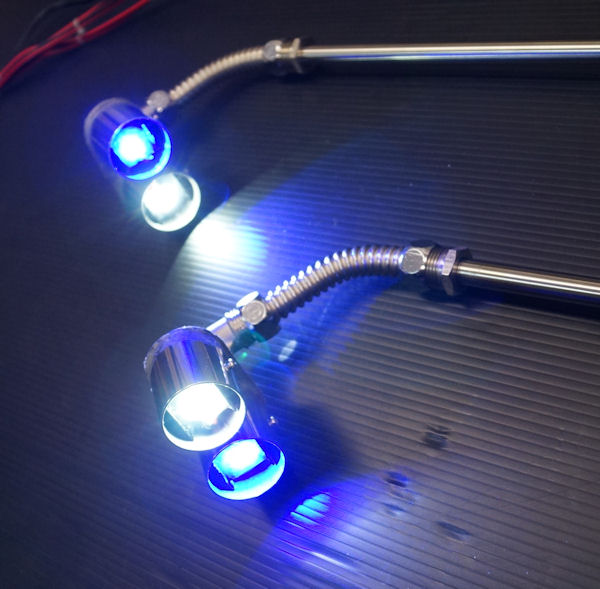

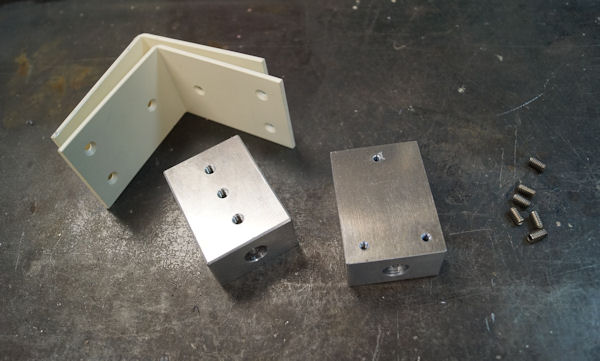

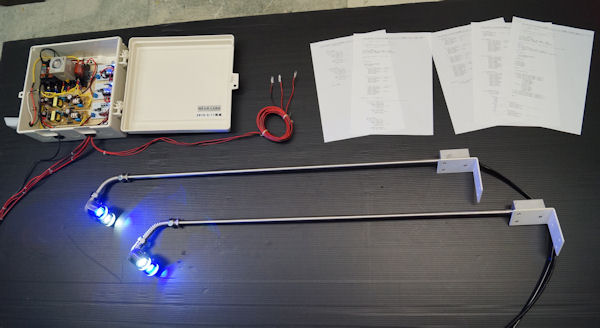

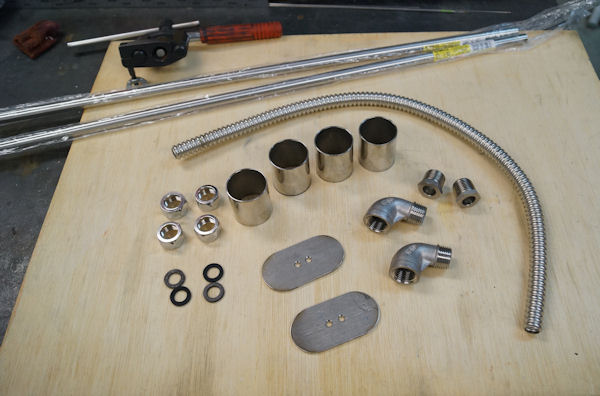

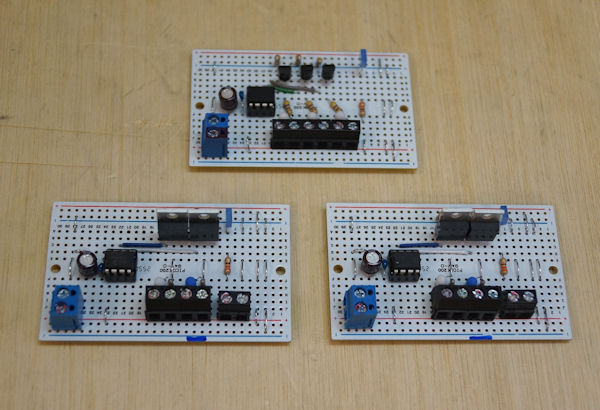

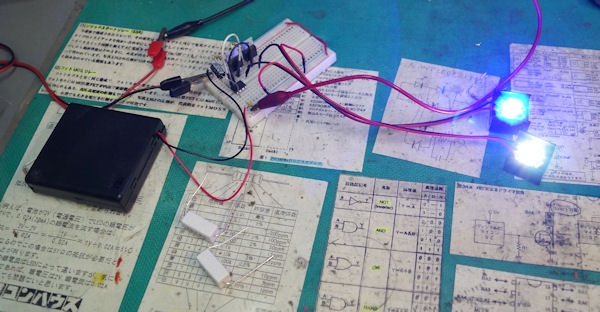

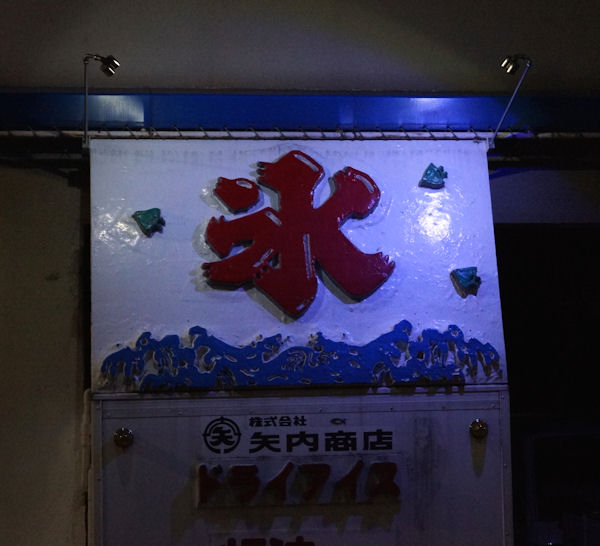

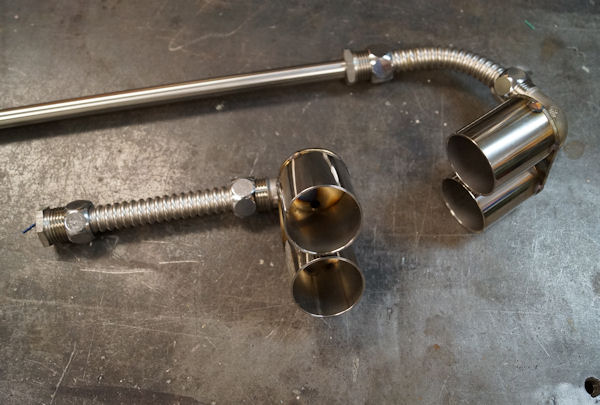

氷看板用スポットライト ２０１５年３月 以前製作いたしました氷看板に、夜でも目立つようスポットライトを作る事にしました。 防水性と防錆び性を考えて、ステンレスの水道配管材を使うことにしました。 　 ステンレスの化粧パイプを溶接してＬＥＤを入れる部分を作りました。   パイプのホルダーパーツはアルミブロックを加工して作りました。   回路のテスト中の様子。 青と白の３ＷパワーＬＥＤをＦＥＴでスイッチングし、 プログラムでＰＷＭを発生し、ゆっくり明るさが自動で変化するようにしました。   プログラムはいつものＣＣＳ　C言語で作りました。   下の２つが左右の白と青のパワーＬＥＤを制御する基盤です。 上のはおまけで鳥の目の部分が時々ランダムで光るようにする基盤です。   ＬＥＤのハンダ部分はコーキングで防水し、裏側にヒートシンクとファンを付けました。 　 制御盤完成  ＥＥスイッチとタイマーを使って、日が沈んでから数時間だけ点灯するようにしました。 　 スポットライトの部分も完成 青と白の光が美しいです。   全体図 あとは取り付けるだけ。 　 取付完了！ 写真では分からないですが、ジワ〜と色が変化します。 鳥の目も時々キラリ☆と光ります。 そしてたまーにビカビカとパターンで激しく光ります。 後は下の動画でご覧ください。   　       　　　　　Tweet
