ＮＥＷ砕氷機カスタム
２０１７年６月 |
|
 |
長年使ってきた砕氷機があちこちボロボロになってきたので、
新しい砕氷機を購入しました。
早速バラバラにして自社に合った仕様に変更する為の改造を施しました。
|
 |
元々モーターは三相１．５ｋｗの汎用モーターでＶベルト駆動でした。
しかしこれでは当社の設置場所からして、Ｖベルトの摩耗による粉が製品に入る恐れがあるのと、Ｖベルトの交換がいちいち本体を引き出して行う必要があるのと、
モーターが本体後部に大きく出ていたので、設置場所に置けない問題がありました。
|
 |

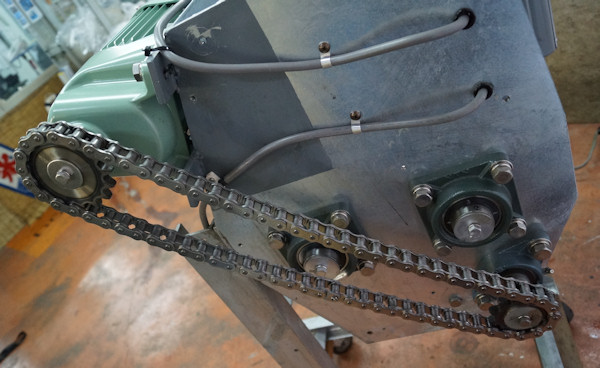

そこで元々のモーターステイを切り落とし、オリジナルマインドさんのメカトロ中古品のコーナーで見つけた未使用品のギヤモーターを本体後部の上の方に設置、チェーン駆動に改造しました。
モーター容量は０．７５ｋｗでまったく問題無くバリバリ加工できました。
|
 |
モーターの位置を替えた事でチェーンカバーを作りました。
|
 |

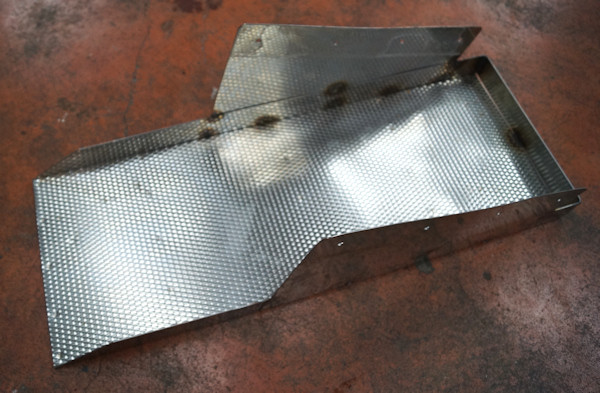

氷の投入口のホッパーも製作。

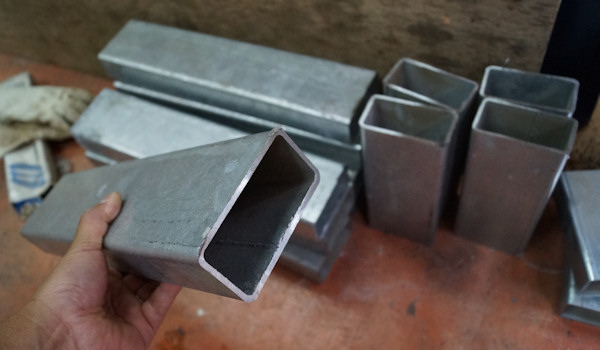

これはベルトコンベア用のものでミスミさんで製作してもらいました。
|
 |

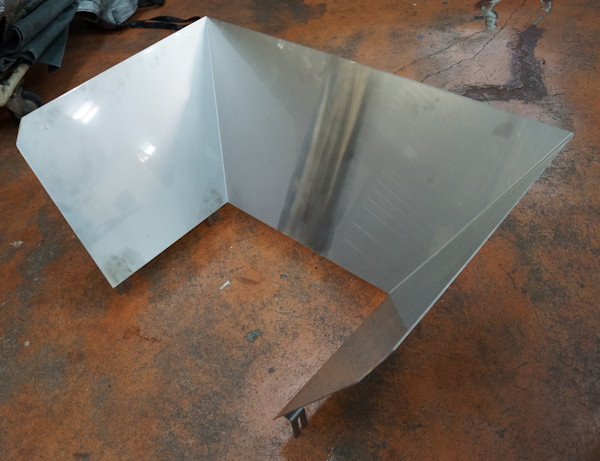

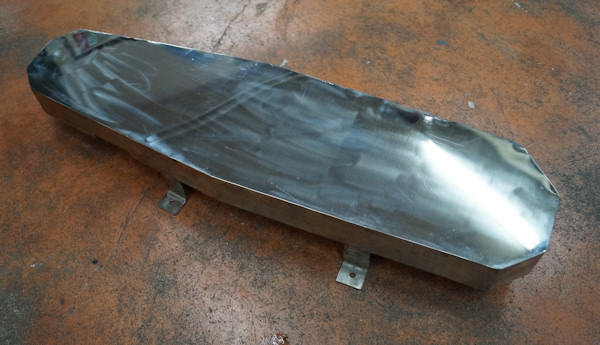

シューター部も製作。
|
 |

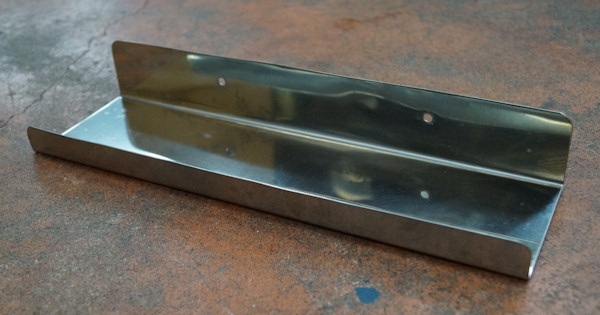

念のため、チェーンの摩耗による金属粉やオイル等が製品に入らないよう、
シューターの上部に設置する受け皿も製作しました。
|
 |

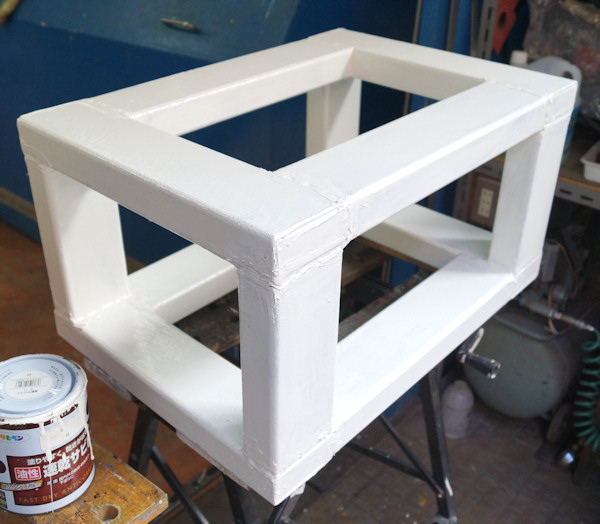

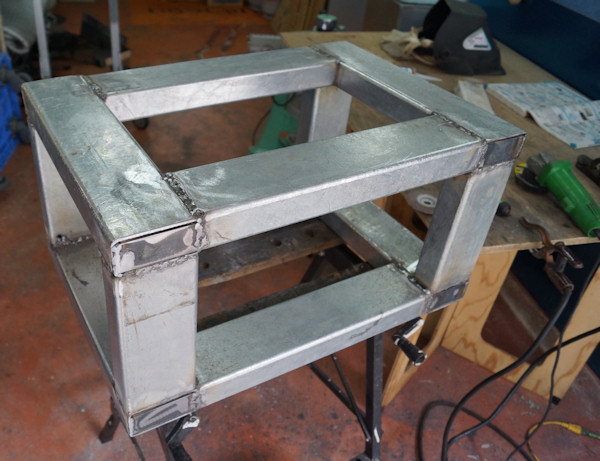

架台も作ります。
|
 |
溶接完了。
|
 |
錆止めや塗料を塗って完成。
|
 |

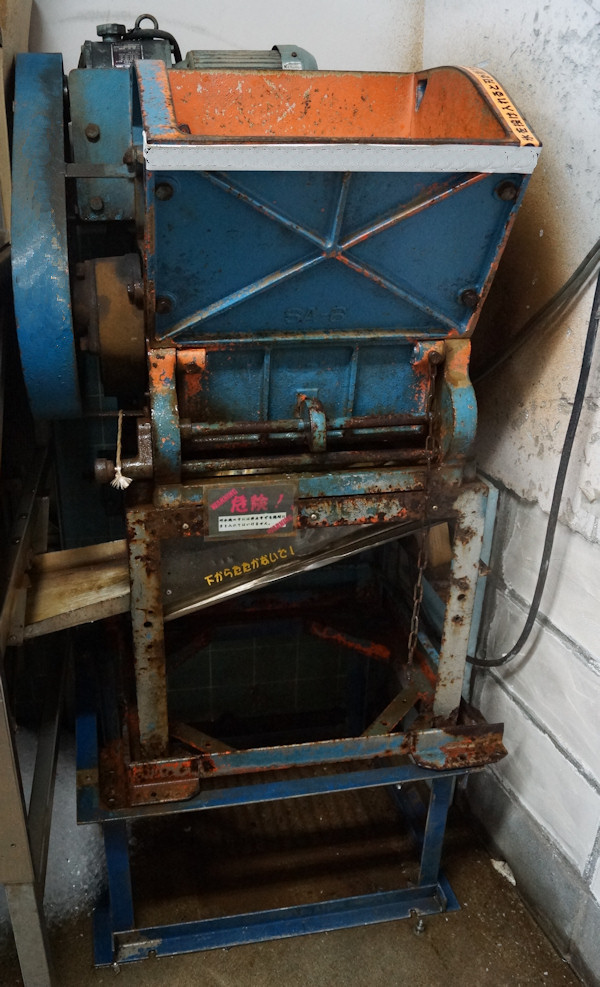

↑これが今まで使ってた北栄鉄工様の砕氷機。お疲れ様でした。
|
 |

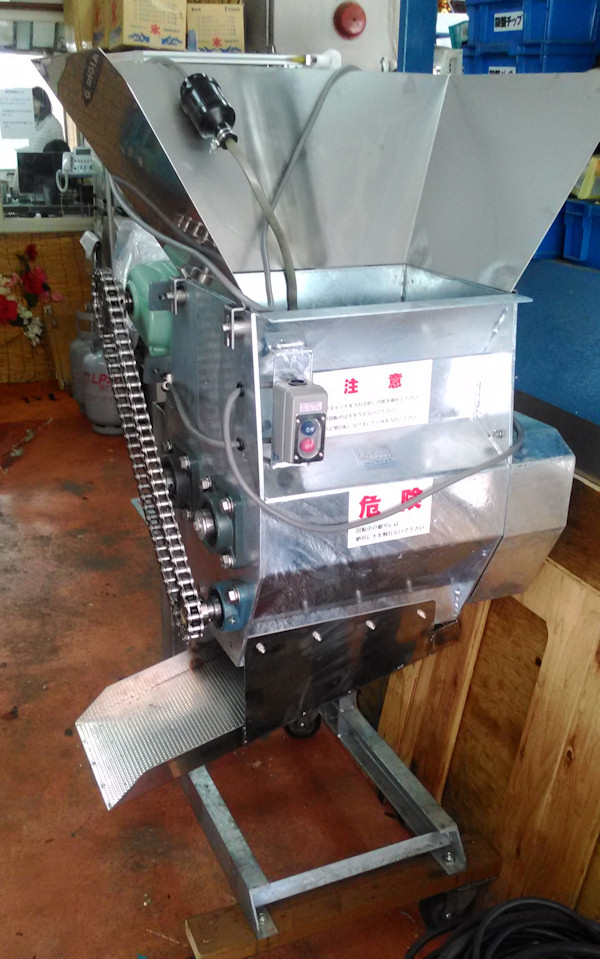

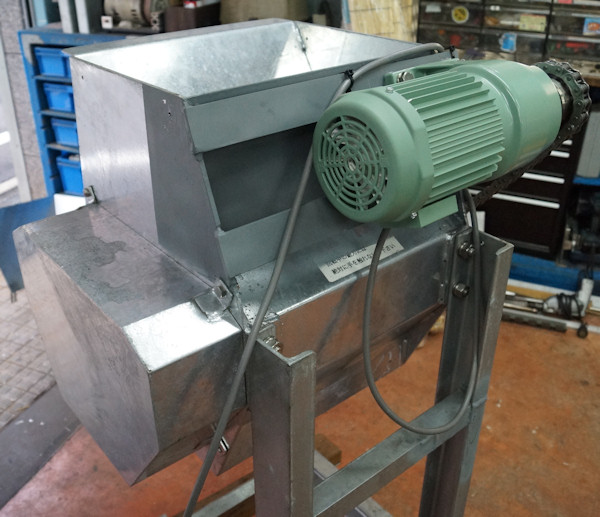

↑そしてこれが新しいMECH-LABOカスタムの城西産業様の砕氷機。

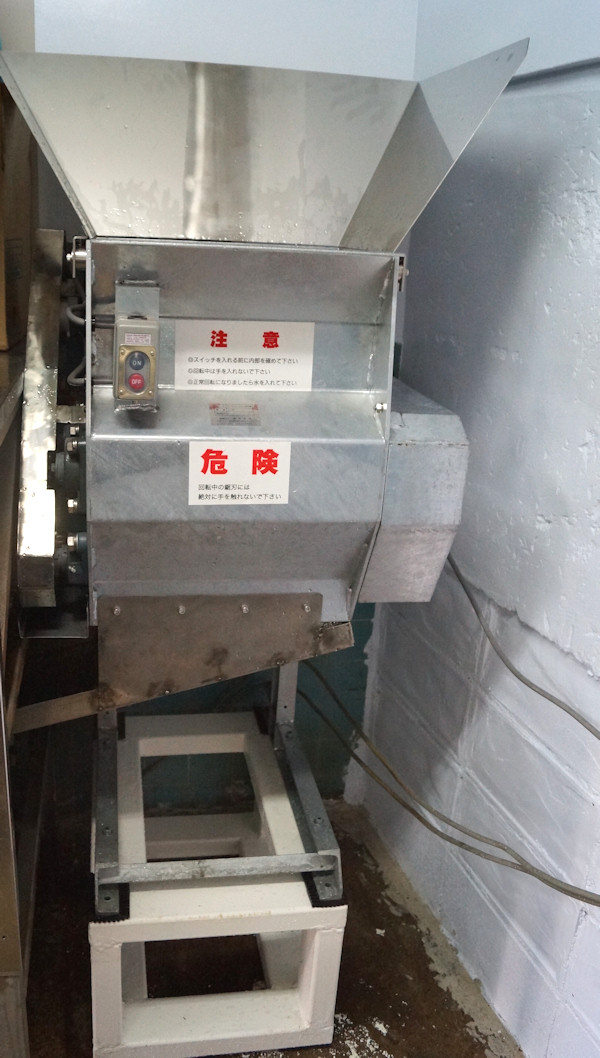

設置完了です。
|
 |

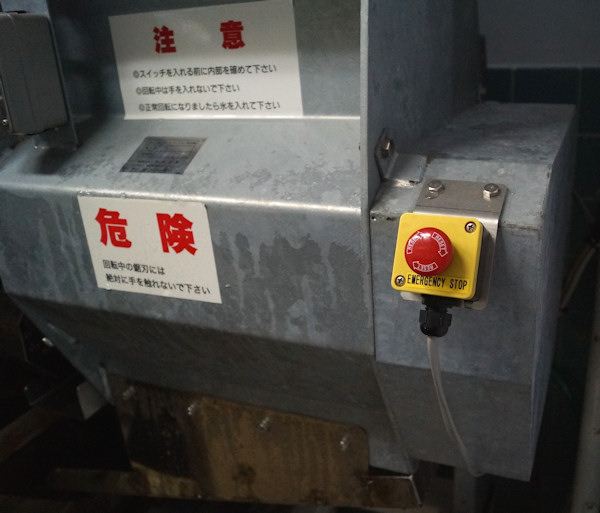

後で非常停止スイッチも設置しました。
|
|
動作確認の様子
ギヤ比もバッチリ計算通りです！
|
